DIN 571 — шуруп с шестигранной головкой

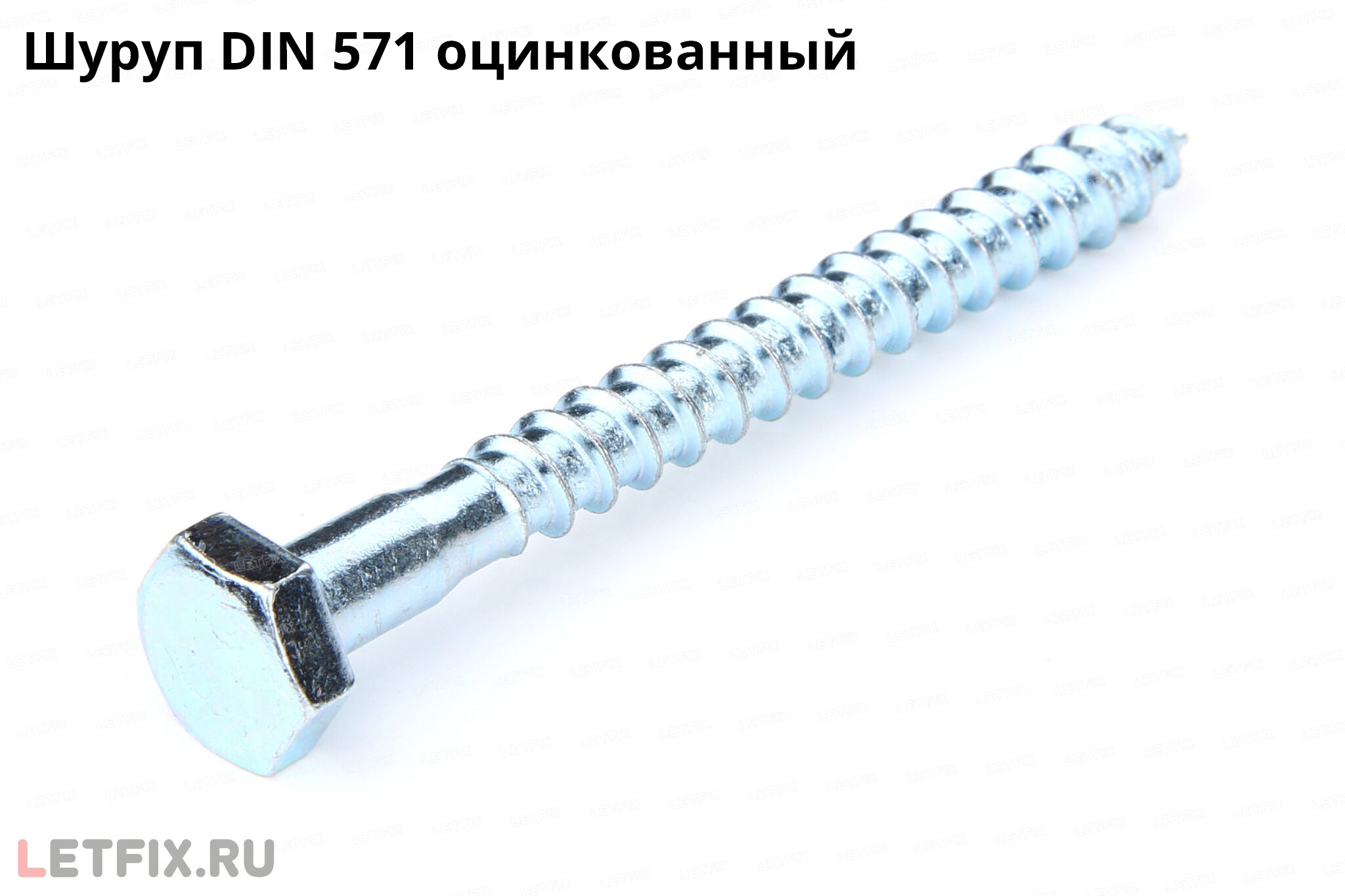

DIN 571 — шуруп (саморез) с шестигранной головкой (также называется — сантехнический шуруп, сантехнический болт). Применяется для установки элементов конструкций в деревянные основания без предварительного сверления, в бетонные, кирпичные (полнотелые и пустотелые) основания — совместно с распорными дюбелями из нейлона и пластмассы.
Длина резьбы самореза нарезана не менее чем по 60% длины шпильки.
Стандарт DIN 571 для шестигранных шурупов по дереву регламентирует саморезы диаметром от 4 до 20 мм включительно.

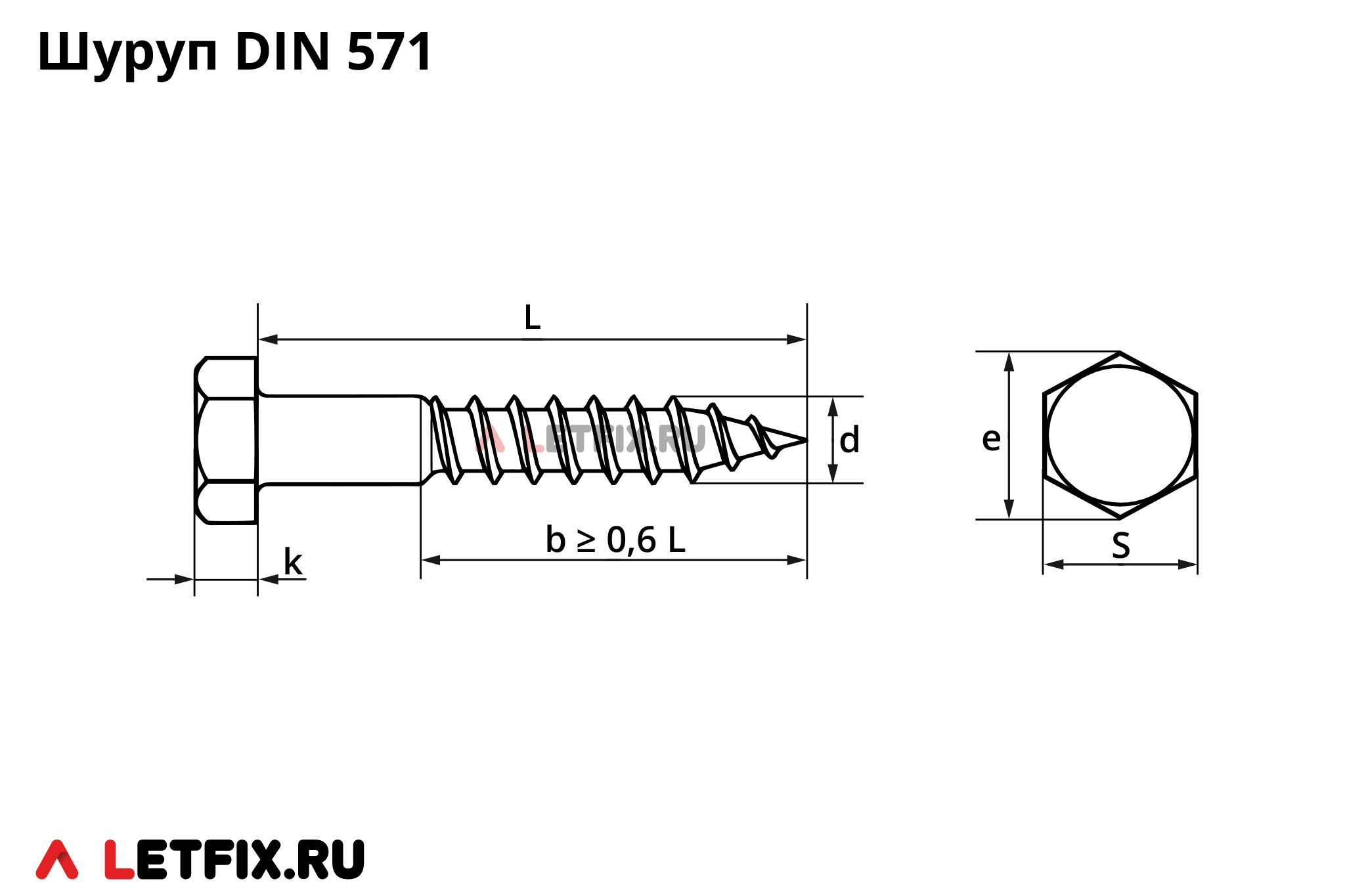

| Диаметр*, самореза, в мм | k, высота головки, в мм | S, размер ключа, в мм | e, мин. диаметр описанной окружности, в мм | |||
|---|---|---|---|---|---|---|
| номин. | мин. | макс. | мин. | макс.* | ||
| 4 | 2,8 | 2,5 | 3,1 | 6,64 | 7 | 7,5 |
| 5 | 3,5 | 3,13 | 3,88 | 7,64 | 8 | 8,63 |
| 6 | 4 | 3,63 | 4,38 | 9,64 | 10 | 10,89 |
| 7** | 5 | 4,63 | 5,38 | 11,57 | 12 | 13,07 |
| 8 | 5,5 | 5,13 | 5,88 | 12,57 | 13 | 14,2 |
| 10 | 7 | 6,55 | 7,45 | 16,57 | 17 | 18,72 |
| 12 | 8 | 7,55 | 8,45 | 18,48 | 19 | 20,88 |
| 16 | 10 | 9,55 | 10,45 | 23,16 | 24 | 26,17 |
| 20 | 13 | 12,1 | 13,9 | 29,16 | 30 | 32,95 |
* — номинальный размер.
** — диаметр применять не рекомендуется.
Материалы и покрытие шурупов DIN 571
Материалы: углеродистая сталь, нержавеющая сталь. Допускается изготовление из медных сплавов (CuZn).
Шестигранные саморезы DIN 571 из углеродистой стали могут подвергаться процессу цинкования.
Аналоги шурупов DIN 571 в стандартах ГОСТ и ISO
Аналоги шестигранного шурупа DIN 571 в стандартах ГОСТ:
— ГОСТ 11473-75. Отечественные шурупы ГОСТ 11473-75 — аналог DIN 571, но регламентируют диаметры от 6 до 20 мм включительно, кроме диаметра 7 мм.
Аналоги шурупов DIN 571 в стандартах ISO:
— в стандарте ИСО аналог DIN 571 отсутствует.
Размеры и цены шурупов DIN 571
Размеры, цены и наличие шурупов DIN 571 можно посмотреть в разделах ниже.
