DIN 318 — винт барашковый с прямоугольными ушками
DIN 318 — винт барашковый с заостренной прямоугольной формой ушек. Используется для соединения элементов при проведении сборочных работ, которым требуется дальнейшая сборка-разборка без применения инструмента.
Стандарт DIN 318 для винтов-барашков с острыми ушками ("квадратными" крыльями) регламентирует размеры гаек с резьбой от М4 до М12 включительно, а фактически производятся с размером резьбы от М3 до М24 включительно.
Винты-барашки с прямоугольными заостренными крыльями часто путают с барашковыми винтами по стандарту DIN 316, которые имеют крылья округлой формы, а также винт DIN 318 часто ошибочно называют американской формой барашкового винта DIN 316 (American Form).
| Резьба | Шаг резьбы | a макс., в мм | d2, в мм | e, в мм | m, в мм | h, в мм | f мин., в мм | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | мин. | макс. | мин. | макс. | ||||
| М4 | 0,7 | 2,1 | 7 | 9 | 19 | 21 | 3,2 | 4,6 | 9 | 11 | 1,1 |
| М5 | 0,8 | 2,4 | 9 | 12 | 24,5 | 26,5 | 4 | 6 | 11 | 13 | 1,5 |
| М6 | 1 | 3 | 11 | 14 | 29 | 32 | 5 | 7 | 14 | 16 | 1,5 |
| М8 | 1,25 | 4 | 13 | 16 | 35 | 38 | 6,5 | 8,5 | 17 | 19 | 2 |
| М10 | 1,5 | 4,5 | 18 | 21 | 47 | 50 | 8 | 10 | 22 | 24 | 3,6 |
| М12 | 1,75 | 5,3 | 21 | 24 | 63 | 66 | 10 | 13 | 29 | 32 | 4,1 |
Материалы и покрытие винтов DIN 318

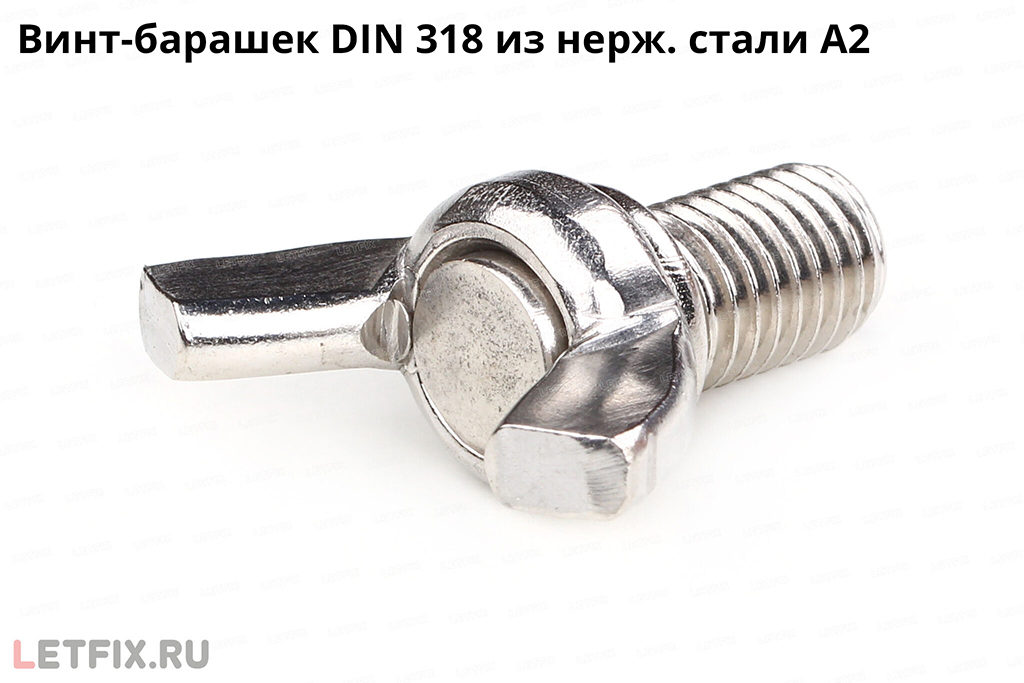

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь, ковкий чугун.

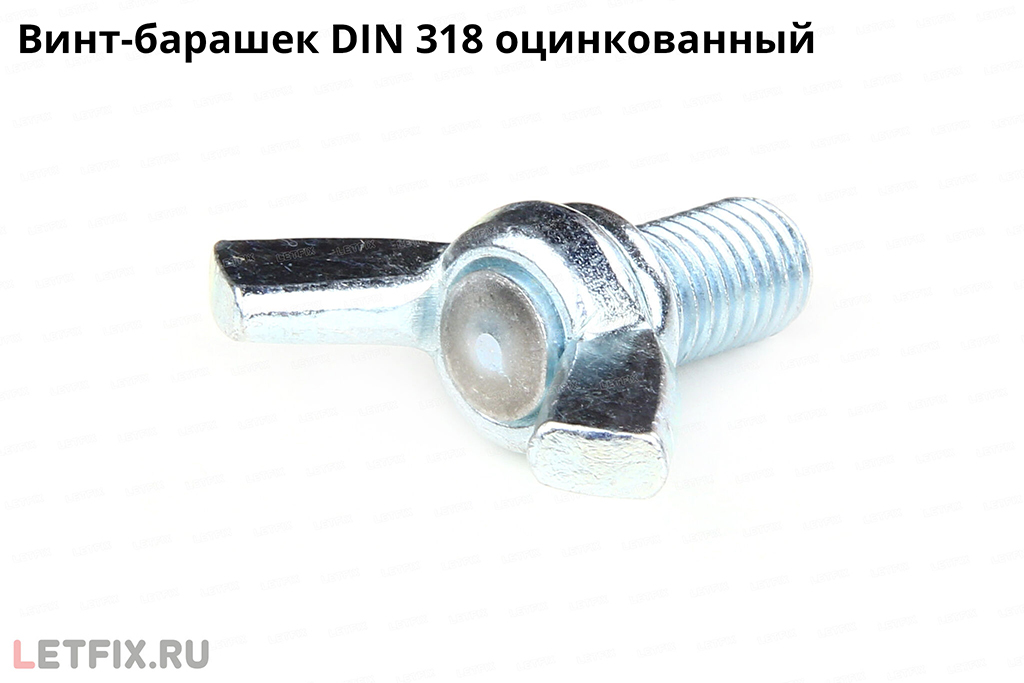

Барашковые винты DIN 318 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов DIN 318 в стандартах ГОСТ и DIN
Аналоги барашковых винтов DIN 318 в стандартах ГОСТ:
— Аналогов винтов-барашков в стандартах ГОСТ на 2025-й год не существует, в отличии от гаек-барашков.
Аналоги винтов DIN 318 в стандартах DIN:
— DIN 316. Винты по стандарту DIN 316 имеют округлую форму ушей и размеры резьбы от М4 до М24 включительно.
