DIN 927 – винт установочный с резьбовой цапфой и прямым шлицем
DIN 927 – винт установочный с резьбовой цапфой и прямым шлицем. Цапфа гладкая, резьба на хвостовике, на торце цапфы прямой шлиц. В обозначении длина – это длина цапфы l, не общая длина и не длина резьбы. Используется при проведении сборочных работ в точной механике, приборостроении, оптике, а также в других промышленных производственных отраслях.
Стандарт DIN 927 для винтов с резьбовой цапфой регламентирует изделия с размерами резьбы от М1 до М6 включительно. Класс точности – F для резьбы М1,4 и А для резьбы от М1,6. Длина резьбы b задана таблицей для каждого диаметра. Класс твёрдости углеродистой стали – 14H. Для резьбы меньше М1,6 механические свойства согласуют при заказе.

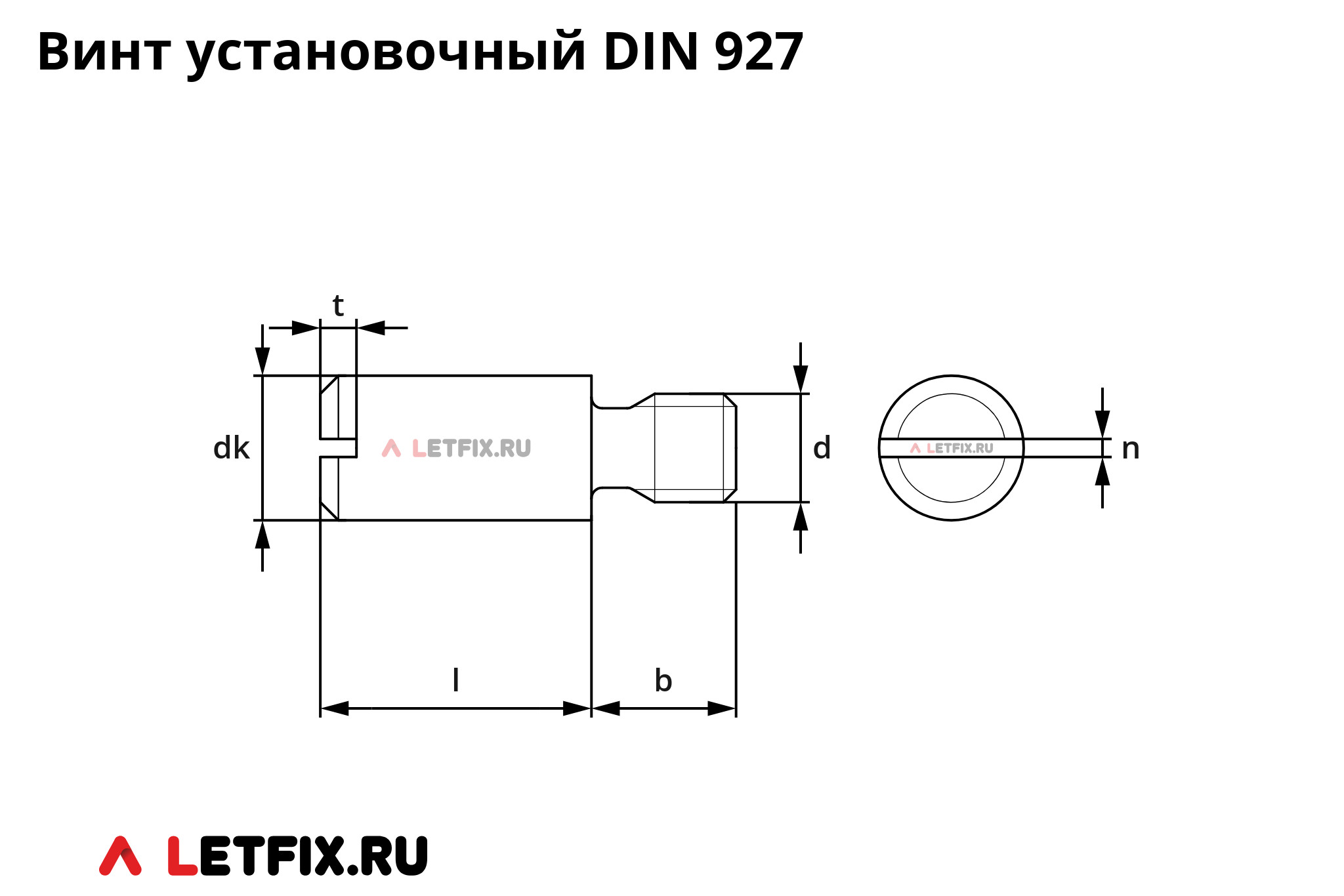

| Резьба d | Шаг P | b, длина резьбы, мм | dk, диаметр цапфы, мм | n, ширина шлица, мм | t, глубина шлица, мм | f макс. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | номин. | мин. | макс. | мин. | макс. | |||
| М1 | 0,25 | 1,8 | 2,05 | 1,575 | 1,6 | 0,2 | 0,26 | 0,4 | 0,4 | 0,52 | 0,2 |
| М1,2 | 0,25 | 1,8 | 2,05 | 1,775 | 1,8 | 0,25 | 0,31 | 0,45 | 0,4 | 0,52 | 0,2 |
| М1,4 | 0,3 | 2,2 | 2,45 | 1,975 | 2 | 0,25 | 0,31 | 0,45 | 0,48 | 0,63 | 0,25 |
| М1,6 | 0,35 | 2,5 | 2,75 | 2,175 | 2,2 | 0,3 | 0,36 | 0,5 | 0,56 | 0,74 | 0,3 |
| М2 | 0,4 | 2,8 | 3,05 | 2,775 | 2,8 | 0,3 | 0,36 | 0,5 | 0,64 | 0,84 | 0,4 |
| М2,5 | 0,45 | 3,5 | 3,8 | 3,47 | 3,5 | 0,4 | 0,46 | 0,6 | 0,72 | 0,95 | 0,5 |
| М3 | 0,5 | 4,5 | 4,8 | 3,97 | 4 | 0,5 | 0,56 | 0,7 | 0,8 | 1,05 | 0,5 |
| М4 | 0,7 | 6 | 6,3 | 5,47 | 5,5 | 0,6 | 0,66 | 0,8 | 1,12 | 1,42 | 0,8 |
| М5 | 0,8 | 7 | 7,36 | 6,464 | 6,5 | 0,8 | 0,86 | 1 | 1,28 | 1,63 | 0,8 |
| М6 | 1 | 8 | 8,36 | 7,964 | 8 | 1 | 1,06 | 1,2 | 1,6 | 2 | 1 |
l – длина цапфы. Её указывают в размере винта. b – длина резьбы, она не зависит от l. Допуск js 15 относится к сумме l + b. Торговые длины лежат между ступенчатыми линиями стандарта.
Торговые длины цапфы l, мм:
М1: 0,8, 1, 1,2, 1,6, 2
М1,2: 1, 1,2, 1,6, 2, 2,5
М1,4: 1, 1,2, 1,6, 2, 2,5
М1,6: 1,2, 1,6, 2, 2,5, 3
М2: 1,6, 2, 2,5, 3, 4
М2,5: 2, 2,5, 3, 4, 5
М3: 2,5, 3, 4, 5, 6
М4: 3, 4, 5, 6, 8
М5: 4, 5, 6, 8, 10
М6: 5, 6, 8, 10
f мин. = 0,5 f макс. Конец резьбы – конус CH по DIN EN ISO 4753. Неполная резьба u не больше 1,5 P.
Материалы и покрытие винтов DIN 927
Материалы: углеродистая сталь.

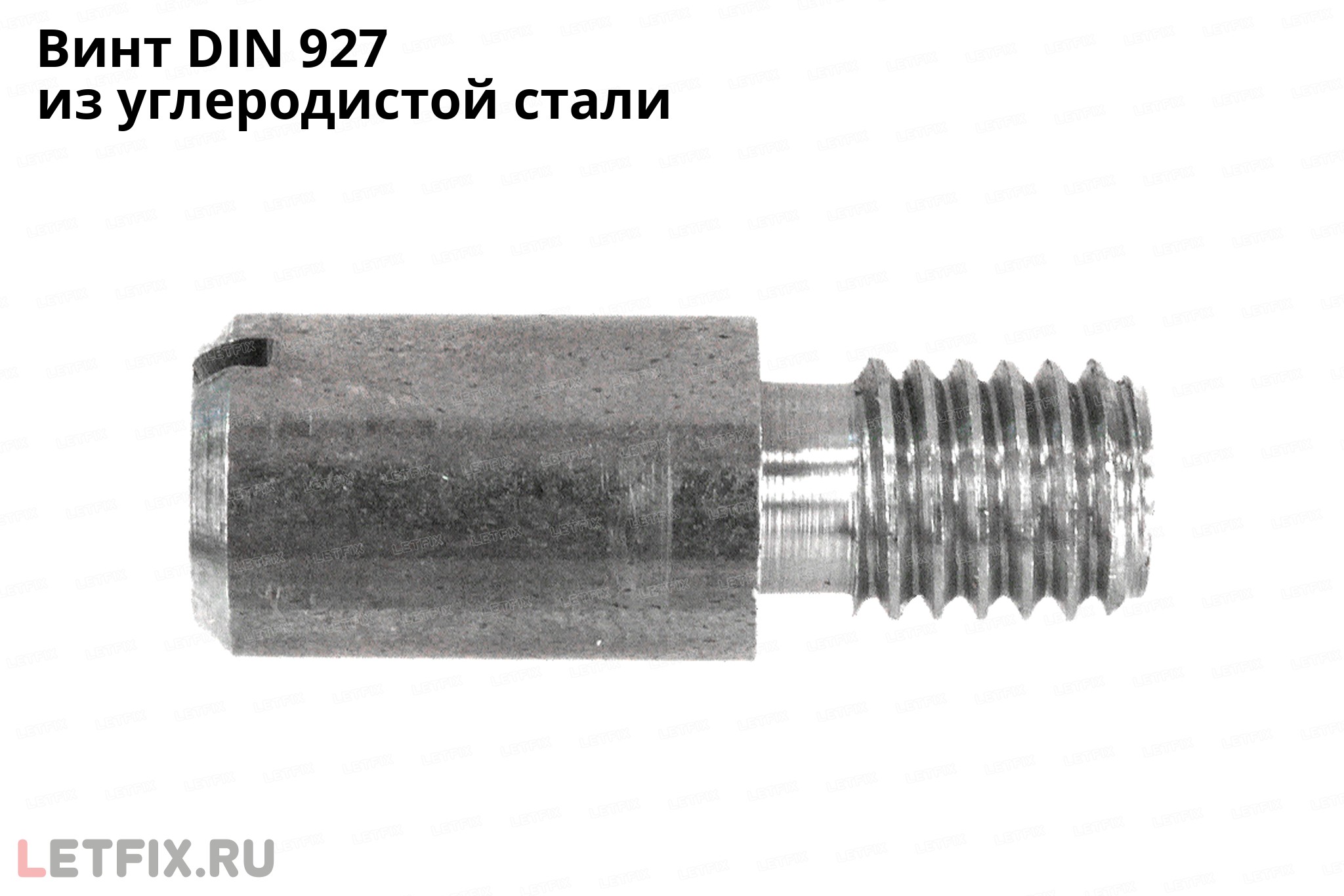

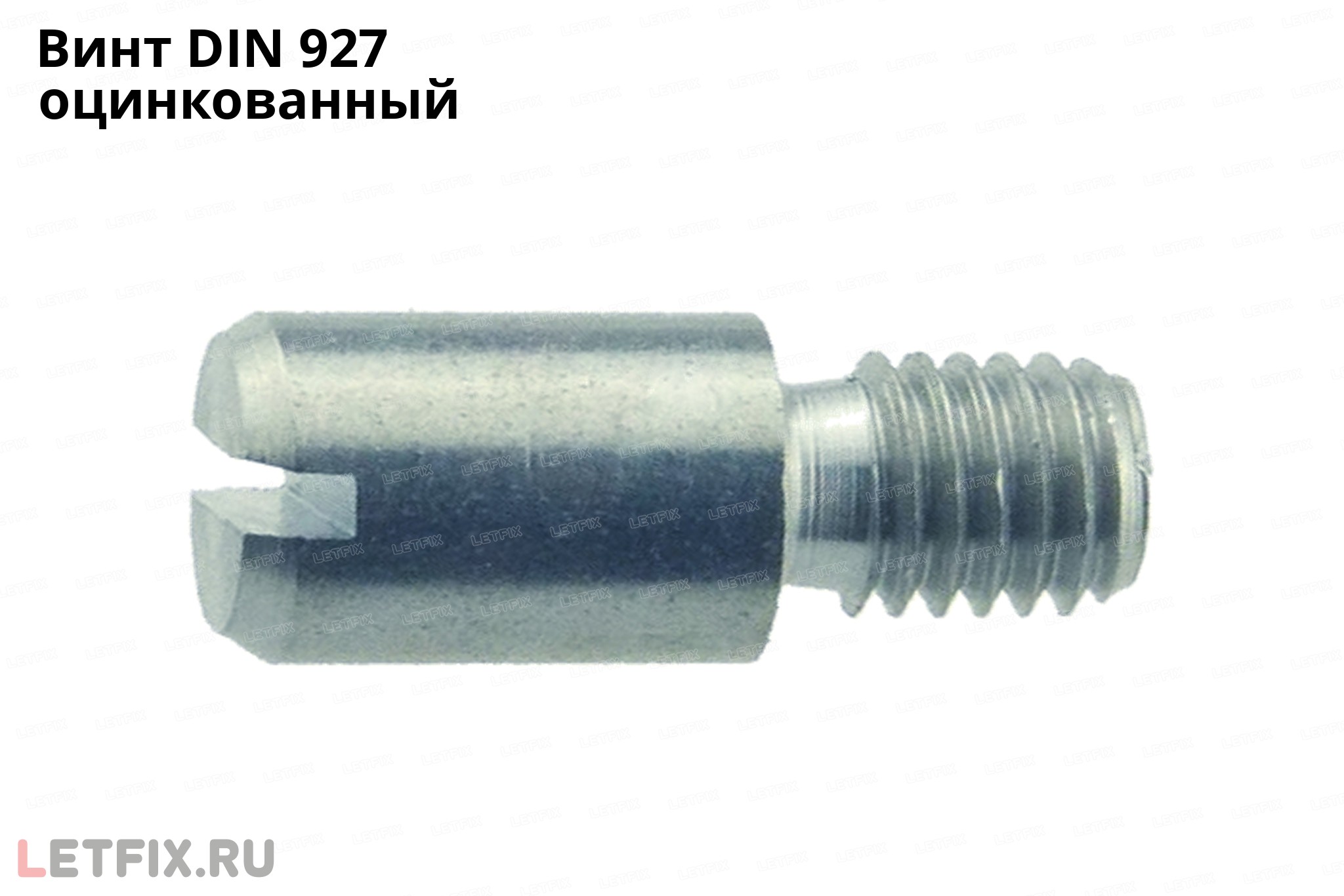

Винты DIN 927 из углеродистой стали по стандарту имеют класс твёрдости 14H. Поверхность – как изготовлено. Углеродистые винты могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией). В каталоге сейчас без покрытия и оцинкованные.
Аналоги винтов DIN 927 в стандартах ГОСТ, DIN и ISO
Прямого аналога в ГОСТ и ISO у DIN 927 нет. Рядом по назначению стоят установочные винты с цапфой другого привода и другой геометрии, их не подменяют по одной резьбе.
