DIN 797 — болт анкерный фундаментный
DIN 797 — болт фундаментный анкерный.
Имеет класс прочности 4.6; 5.6 и 8,8.
Болт производится под заказ по необходимым размерам.

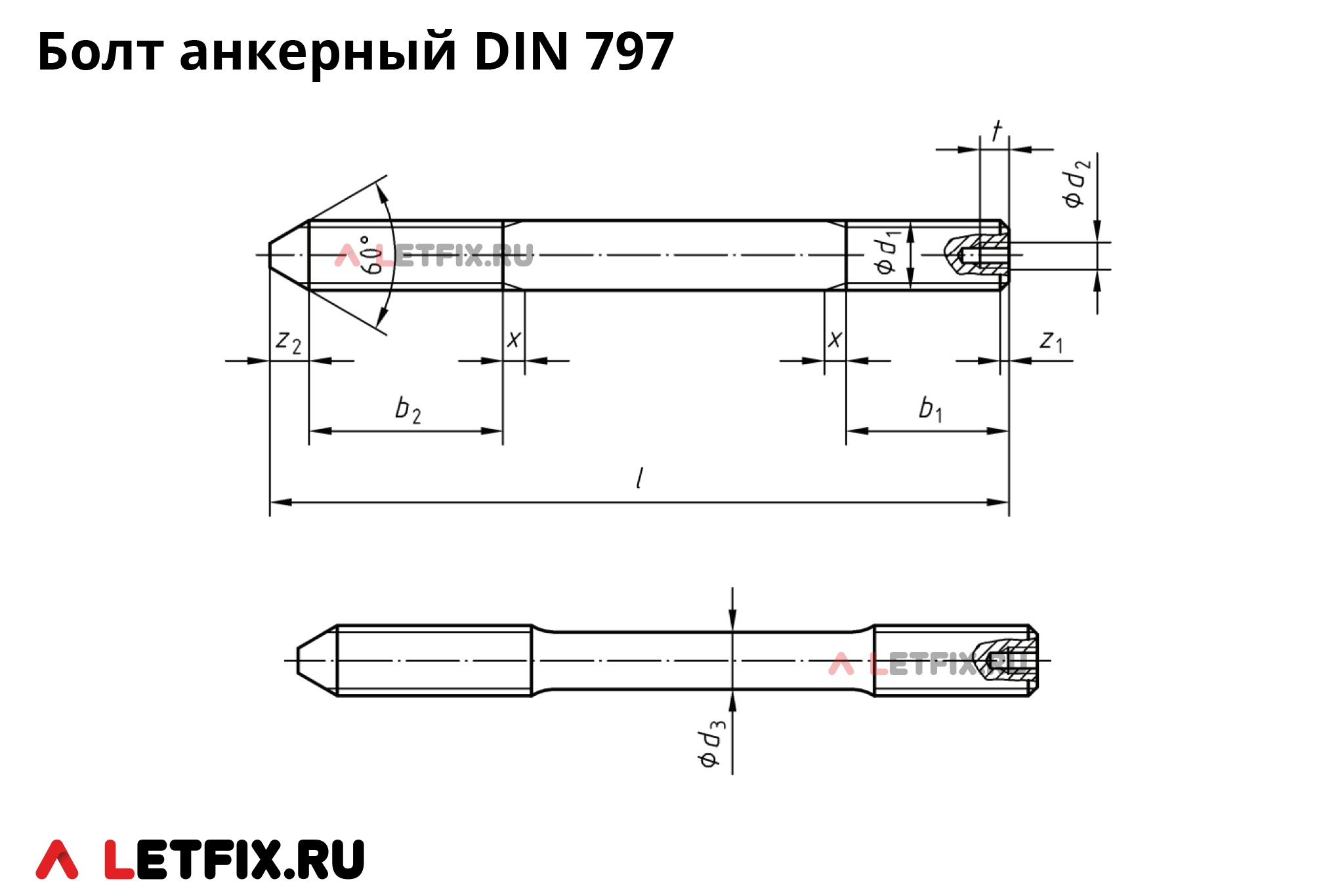

Ниже приведены основные необходимые для производства размеры фундаментных болтов DIN 797.
| Размер резьбы | Шаг резьбы* | b1, в мм | b2, в мм | d2** | t | z2 |
|---|---|---|---|---|---|---|
| М24 | 3 | 75 | 100 | – | – | 14 |
| М30 | 3,5 | 85 | 120 | – | – | 18 |
| М36 | 4 | 95 | 140 | М12 | 22 | 22 |
| М42 | 4,5 | 105 | 150 | М16 | 26 | 25 |
| М48 | 5 | 120 | 160 | М16 | 26 | 28 |
| М56 | 5,5 | 140 | 170 | М16 | 26 | 32 |
| М64 | 6 | 155 | 190 | М20 | 33 | 36 |
| М72 | 6 | 170 | 200 | М20 | 33 | 40 |
| М80 | 6 | 185 | 220 | М20 | 33 | 45 |
| М90 | 6 | 205 | 240 | М20 | 33 | 50 |
| М100 | 6 | 225 | 260 | М20 | 33 | 56 |
* — другой шаг резьбы по согласованию.
** — резьба предназначена для винтов весом более 10 кг и должна быть специально указана при заказе производства.
