DIN 548 — гайка круглая с радиальными отверстиями
DIN 548 — гайка круглая с радиальными отверстиями отверстиями (с четырьмя отверстиями). Используется в машиностроении, приборостроении, электротехнике и прочих производственных отраслях. Для работы с гайкой применяется радиальный ключ DIN 1810 Form B.
Стандарт на гайки DIN 548 с радиальными отверстиями регламентирует исполнение гаек класса точности А с размерами резьбы от М2 до М10 включительно.

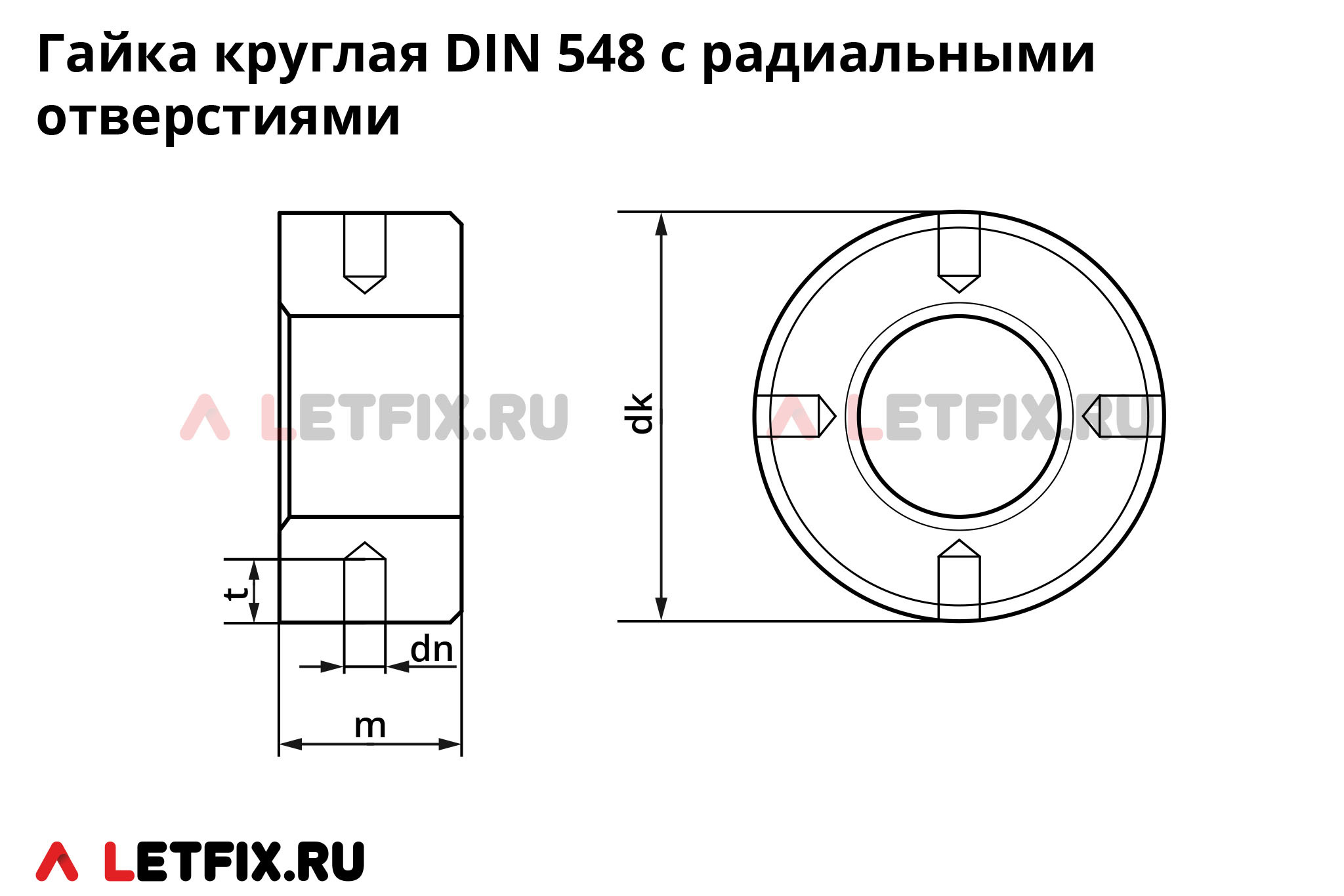

| Размер резьбы | Шаг резьбы | dk, диаметр гайки, в мм | m, высота гайки, в мм | dn, диаметр отверстий, в мм | t, глубина отверстий, в мм | ||||
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | мин.* | макс. | мин. | макс. | ||
| М2 | 0,4 | 5,2 | 5,5 | 1,75 | 2 | 1 | 1,14 | 0,8 | 1 |
| М2,5 | 0,45 | 6,64 | 7 | 1,95 | 2,2 | 1,2 | 1,34 | 1,3 | 1,6 |
| М3 | 0,5 | 7,64 | 8 | 2,25 | 2,5 | 1,5 | 1,64 | 1,3 | 1,7 |
| М4 | 0,7 | 9,64 | 10 | 3,2 | 3,5 | 1,5 | 1,64 | 1,8 | 2,2 |
| М5 | 0,8 | 11,57 | 12 | 3,9 | 4,2 | 2 | 2,14 | 2,3 | 2,7 |
| М6 | 1 | 13,57 | 14 | 4,7 | 5 | 2,5 | 2,64 | 2,8 | 3,2 |
| М8 | 1,25 | 17,57 | 18 | 6,14 | 6,5 | 3 | 3,14 | 3,3 | 3,8 |
| М10 | 1,5 | 21,48 | 22 | 7,64 | 8 | 3,5 | 3,68 | 3,8 | 4,3 |
* — номинальный размер.
Материалы и покрытие гаек DIN 548
Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь.
Гайки круглые с двумя торцевыми отверстиями ДИН 548, произведенные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги гаек DIN 548 в стандартах ГОСТ
— ГОСТ 8381-73. Гайки по стандарту ГОСТ 8381 являются аналогом гаек DIN 548, но также регламентируют гайки с размерами резьбы М12, М16 и М20.
