DIN 557 — гайка квадратная с фаской
DIN 557 — квадратная гайка с фаской с метрической резьбой.
Стандарт DIN 557 для квадратных гаек с фаской регламентирует размеры гаек класса точности С с резьбой от М5 до М16 включительно (до 1994-го в стандарт были включены гайки М20).

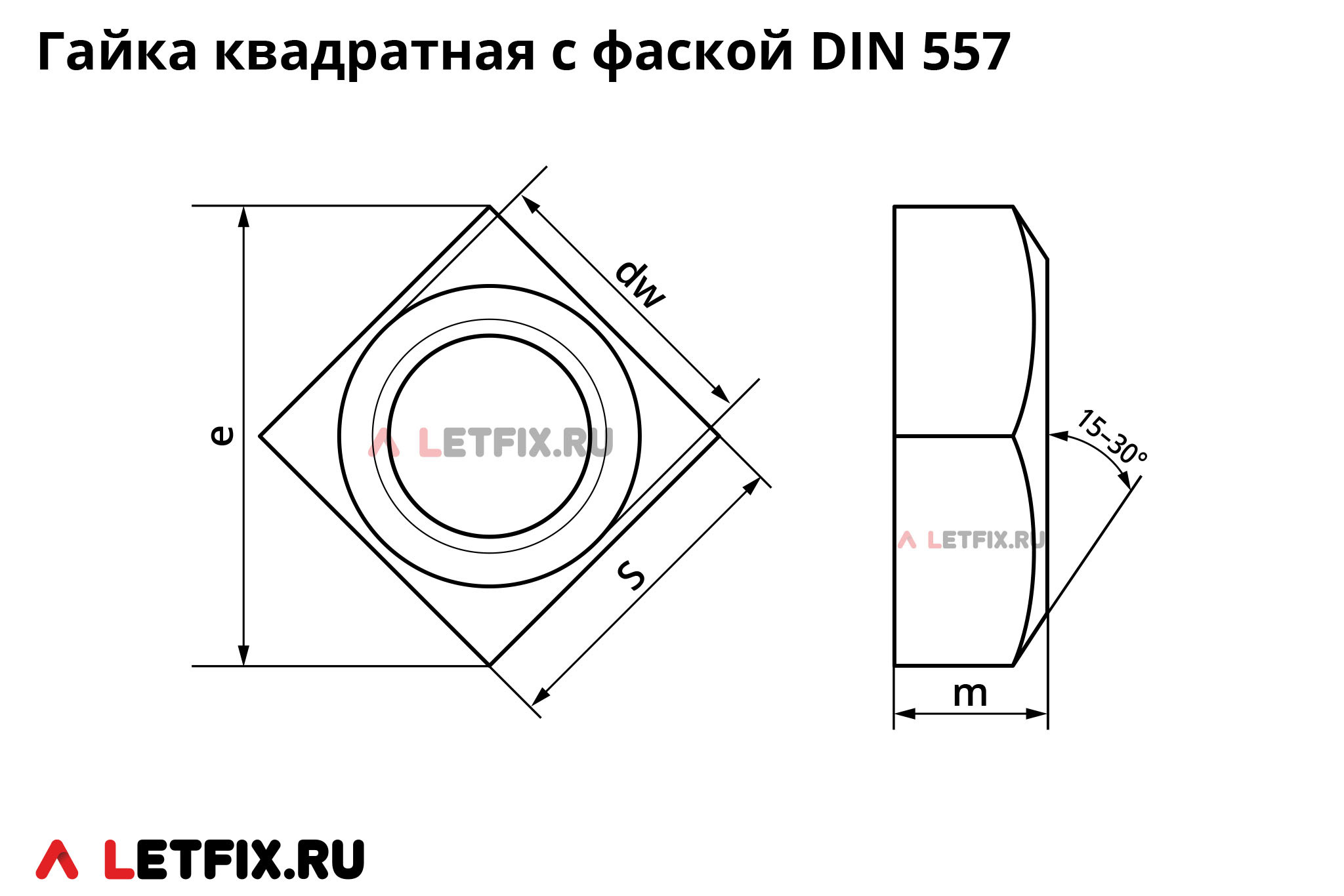

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | dw мин., в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | ||
|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | ||||
| M5 | 0,8 | 3,52 | 4 | 6,7 | 9,93 | 7,64 | 8 |
| M6 | 1 | 4,52 | 5 | 8,7 | 12,53 | 9,64 | 10 |
| M8 | 1,25 | 5,92 | 6,5 | 11,5 | 16,34 | 12,57 | 13 |
| M10 | 1,5 | 7,42 | 8 | 14,5 | 20,24 | 15,57 | 16 |
| M10** | 1,5 | 7,42 | 8 | 15,5 | 21,54 | 16,57 | 17** |
| M12 | 1,75 | 9,42 | 10 | 16,5 | 22,84 | 17,57 | 18 |
| M12** | 1,75 | 9,42 | 10 | 17,2 | 24,02 | 18,48 | 19** |
| M16 | 2 | 12,3 | 13 | 22 | 30,11 | 23,16 | 24 |
| M20*** | 2,5 | - | 16 | - | 42,4 | - | 30 |
* — номинальный размер.
** — размер для данного ключа применять не рекомендуется.
*** — данные для резьбы М20 приведены из предыдущих публикаций стандарта.
Материалы и покрытие гаек DIN 557
Материалы: углеродистая сталь, нержавеющая сталь.

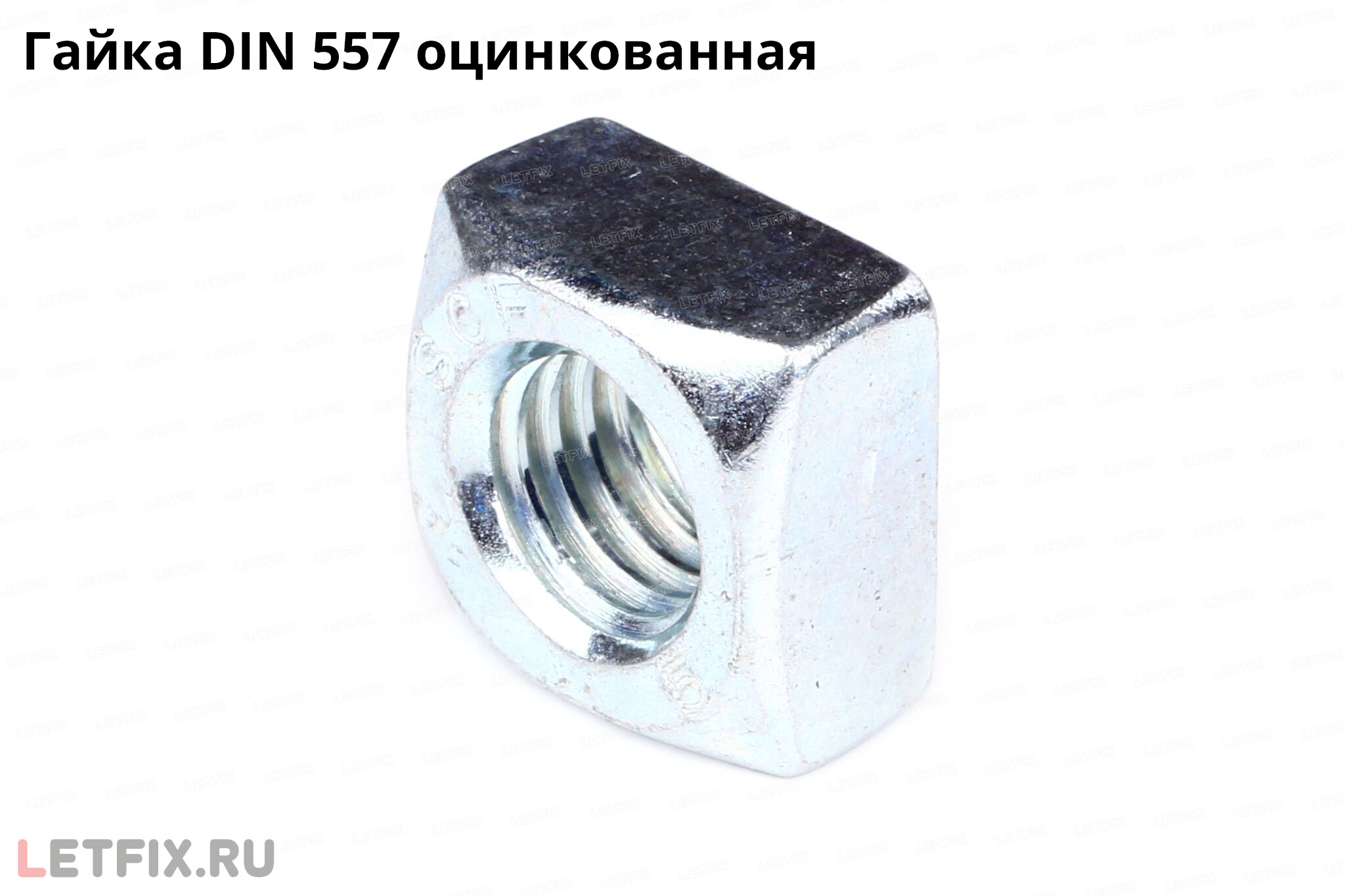

Гайки DIN 557 квадратные с фаской из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги квадратных гаек DIN 557 в стандартах ГОСТ и ISO
Квадратные гайки DIN 557 с фаской не имеют аналогов ни в стандартах ГОСТ, ни в стандартах ИСО.
