DIN 508 — гайки для т-образных пазов
DIN 508 — гайка для т-образных пазов (пазов т-образной формы). Используется для соединений деталей и агрегатов в производственных станках, приборах, а также в других элементах оборудования в промышленных, машиностроительных и строительных областях.
Стандарт DIN 508 для т-гаек регламентирует размеры гаек с резьбой от М4 до М48 включительно. Гайки DIN 508 подходят к станочным пазам по стандарту DIN 650 (точный аналог стандарта ISO 299).
Гайки-сухари* ДИН 508 работают с винтами, болтами, шпильками с соответствующим размером резьбы. Стандартом DIN рекомендовано использование Т-образных болтов для пазов и шпилек DIN 6379.
* — народное название гайки DIN 508 — пазовый сухарь.

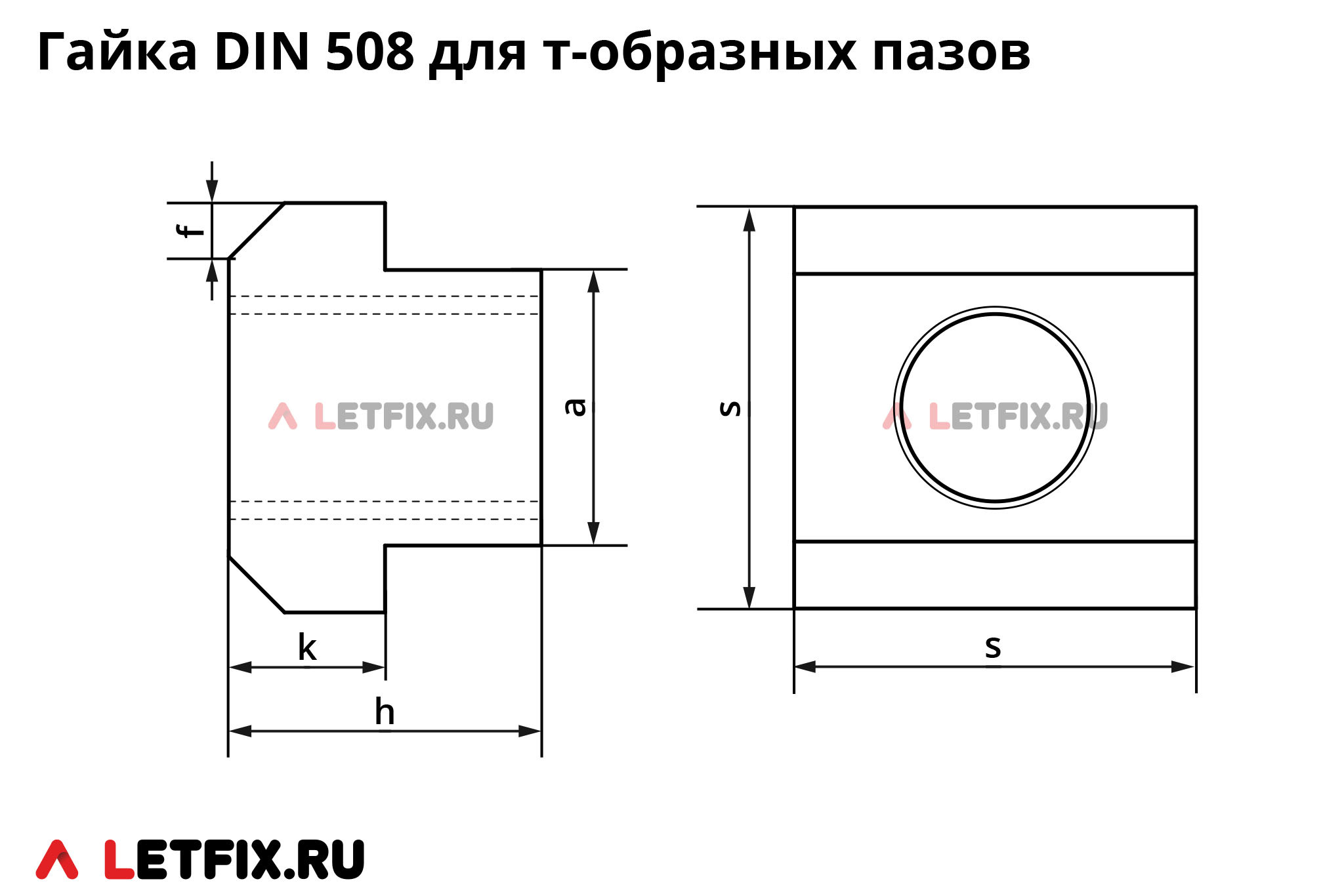

| Резьба | Шаг резьбы | s*, ширина гайки, в мм | a*, ширина подголовника, в мм | h, высота гайки, в мм | k*, высота головки, в мм | f, в мм |
|---|---|---|---|---|---|---|
| М4 | 0,7 | 9 | 5 | 6,5 | 3 | 1 |
| М5 | 0,8 | 10 | 6 | 8 | 4 | 1,6 |
| М6 | 1 | 13 | 8 | 10 | 6 | 1,6 |
| М8 | 1,25 | 15 | 10 | 12 | 6 | 1,6 |
| М10 | 1,5 | 18 | 12 | 14 | 7 | 2,5 |
| М12 | 1,75 | 22 | 14 | 16 | 8 | 2,5 |
| М16 | 2 | 28 | 18 | 20 | 10 | 2,5 |
| М20 | 2,5 | 35 | 22 | 28 | 14 | 2,5 |
| М24 | 3 | 44 | 28 | 36 | 18 | 4 |
| М30 | 3,5 | 54 | 36 | 44 | 22 | 6 |
| М36 | 4 | 42 | 42 | 52 | 26 | 6 |
| М42 | 4,5 | 48 | 48 | 60 | 30 | 6 |
| М48 | 5 | 54 | 54 | 70 | 34 | 6 |
* — указаны размеры без допустимых отклонений в меньшую сторону.
Материалы и покрытие т-образных гаек DIN 508
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Гайки для станочных пазов DIN 508, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги гаек DIN 508 в стандартах ГОСТ и ISO
Аналоги n-образной гайки ДИН 508 в стандартах ГОСТ:
В отечественных стандартах ГОСТ гайки для станочных т-образных пазов не регламентируются.
Аналоги гаек DIN 508 в стандартах ISO:
— ISO 299. Стандарт ISO 299 регламентирует только станочные пазы, а не крепежные элементы, поэтому гайки DIN 508 нельзя назвать точным аналогом ИСО 299, а можно назвать только крепежным элементом, который для них подходит.
штуки упаковки
