DIN 906 — резьбовая заглушка (пробка) с конической резьбой
DIN 906 — резьбовая заглушка (резьбовая пробка) с наружной конической метрической или конической трубной резьбой и углубленным шплицем. Заглушки DIN 906 используются в машиностроении, станкостроении, приборостроении, инженерных системах и прочих промышленных и производственных отраслях.
На рынке и в проектировании наиболее популярны резьбовые заглушки DIN 906 с внутренним шестигранником (исполнения 1). Также пробки ДИН 906 имеют исполнение 2 и исполнение 3, которые отличаются по исполнению шлица. Заглушки DIN 906 исполнения 2 (DIN 906 Bild 2 ISR) имеют в качестве шлица углубление-звездочку (с шестью лучами) по ISO 10664 (ГОСТ Р ИСО 10664-2021), а заглушки DIN 906 исполнения 3 (DIN 906 Bild 2 IVZ) имеют шлиц многолучевую звездочку по DIN 34824.
Стандарт DIN 906 регламентирует размеры резьбовых заглушек от М8 до М60 для мелкого шага конической метрической резьбы и от 1/8" до 1 1/2" для конической дюймовой резьбы BRPT (аналог резьбы Уитворта (BSW).

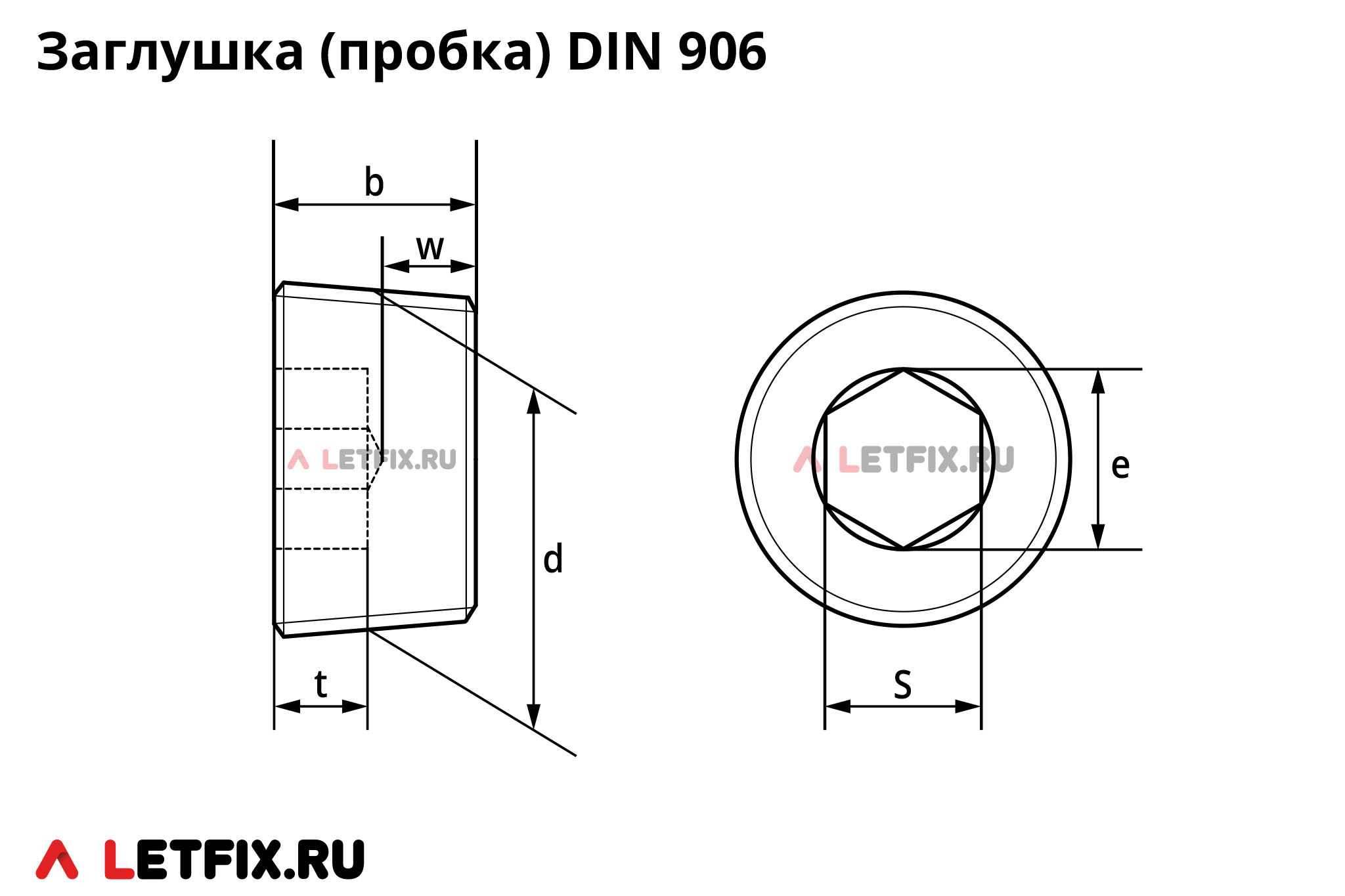

| d, Резьба коническая | b, в мм | w мин., в мм | e мин., в мм | S, размер ключа SW, в мм | t мин., в мм | |
|---|---|---|---|---|---|---|
| Метрическая | Трубная | |||||
| М8х1 | — | 8 | 1,8 | 4,6 | 4 | 4 |
| М10х1 | R 1/8 | 8 | 1,8 | 5,7 | 5 | 4 |
| М12х1,5 | — | 10 | 2 | 6,9 | 6 | 5 |
| М14х1,5 | R 1/4 | 10 | 2 | 8 | 7 | 5 |
| М16х1,5 | — | 10 | 2 | 9,2 | 8 | 5 |
| — | R 3/8 | 10 | 2 | 9,2 | 8 | 5 |
| М18х1,5 | — | 10 | 2 | 9,2 | 8 | 5 |
| М20х1,5 | R 1/2 | 10 | 2 | 11,4 | 10 | 5 |
| М22х1,5 | — | 10 | 2 | 11,4 | 10 | 5 |
| М24х1,5 | — | 12 | 2 | 13,7 | 12 | 6 |
| М26х1,5 | R 3/4 | 12 | 2 | 13,7 | 12 | 6 |
| М27х2* | — | 12 | 2 | 13,7 | 12 | 6 |
| М30х1,5 М30х2* | R 1 | 12 | 2 | 19,4 | 17 | 6 |
| М33х2* | — | 12 | 2 | 19,4 | 17 | 6 |
| М36х1,5 М36х2* | — | 15 | 3 | 21,7 | 19 | 7,5 |
| М38х1,5 | — | 15 | 3 | 21,7 | 19 | 7,5 |
| М39х2* | — | 15 | 3 | 21,7 | 19 | 7,5 |
| М42х1,5 М42х2* | R 1 1/4 | 18 | 3 | 25,2 | 22 | 11,5 |
| М45х1,5 М45х2* | — | 18 | 3 | 25,2 | 22 | 11,5 |
| М48х1,5 М48х2* | R 1 1/2 | 20 | 4 | 27,4 | 24 | 11,5 |
| М52х1,5 М52х2* | — | 20 | 4 | 27,4 | 24 | 11,5 |
| М56х2* | — | 22 | 4 | 36,6 | 32 | 13 |
| М60х2* | — | 22 | 4 | 36,6 | 32 | 13 |
* — размер применять не рекомендуется.
Материалы и покрытие конических заглушек DIN 906
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Пробки резьбовые конические ДИН 906 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги заглушек DIN 906 в стандартах ГОСТ и DIN
В стандартах ISO и ГОСТ аналоги резьбовых пробок DIN 906 отсутствуют.
