DIN 432 — шайба стопорная с усиком (наружным выступом)
DIN 432 — шайба стопорная с наружным усиком (выступом) для стопорения шестигранных болтов и шестигранных гаек. В настоящее время стандарт прекратил действие, но купить стопорные шайбы по стандарту DIN 432 до сих пор возможно.
Стандарт DIN 432 регламентирует стопорные шайбы для болтов и гаек с резьбой от М3 до М100 включительно.
| Для резьбы | d1, диаметр отверстия, мм | d2, мм | s, толщина шайбы, мм | l, мм | b, ширина уса, мм | h ≈, высота уса, мм |
|---|---|---|---|---|---|---|
| М3 | 3,2 | 12 | 0,4 | 4,5 | 2,5 | 2 |
| М3,5 | 3,7 | 12 | 0,4 | 4,5 | 2,5 | 2 |
| М4 | 4,3 | 14 | 0,4 | 5,5 | 2,5 | 2 |
| М5 | 5,3 | 17 | 0,75 | 7 | 3,5 | 2,5 |
| М6 | 6,4 | 19 | 0,75 | 7,5 | 3,5 | 3 |
| М7 | 7,4 | 19 | 0,75 | 7,5 | 3,5 | 3 |
| М8 | 8,4 | 22 | 1 | 8,5 | 3,5 | 4 |
| М10 | 10,5 | 26 | 1 | 10 | 4,5 | 4 |
| М12 | 13 | 30 | 1,2 | 12 | 4,5 | 4,5 |
| М14 | 15 | 33 | 1,2 | 13 | 4,5 | 4,5 |
| М16 | 17 | 36 | 1,2 | 15 | 5,5 | 4,5 |
| М18 | 19 | 40 | 1,2 | 18 | 6,5 | 4,5 |
| М20 | 21 | 42 | 1,6 | 18 | 6,5 | 4,5 |
| М22 | 23 | 50 | 1,6 | 20 | 7,5 | 6,5 |
| М24 | 25 | 50 | 1,6 | 21 | 7,5 | 6,5 |
| М27 | 28 | 58 | 1,6 | 23 | 8,5 | 9,5 |
| М30 | 31 | 63 | 1,6 | 25 | 8,5 | 9,5 |
| М33 | 34 | 68 | 1,6 | 28 | 9,5 | 9,5 |
| М36 | 37 | 75 | 2 | 31 | 11 | 9,5 |
| М39 | 40 | 82 | 2 | 33 | 11 | 11 |
| М42 | 43 | 88 | 2 | 36 | 11 | 11 |
| М45 | 46 | 95 | 2 | 38 | 13 | 12 |
| М48 | 50 | 100 | 2 | 40 | 13 | 13 |
| М52 | 54 | 105 | 2 | 42 | 13 | 13 |
| М56 | 58 | 112 | 2,5 | 45 | 16 | 14 |
| М60 | 62 | 118 | 2,5 | 48 | 16 | 13,5 |
| М64 | 66 | 125 | 2,5 | 52 | 18 | 13,5 |
| М68 | 70 | 132 | 2,5 | 55 | 18 | 14 |
| М72 | 74 | 138 | 2,5 | 58 | 18 | 14 |
| М76 | 78 | 145 | 2,5 | 60 | 21 | 14 |
| М80 | 82 | 150 | 2,5 | 62 | 21 | 16 |
| М90 | 93 | 165 | 2,5 | 70 | 23 | 15,5 |
| М100 | 104 | 185 | 2,5 | 80 | 23 | 15,5 |
Материалы и покрытие шайб DIN 432

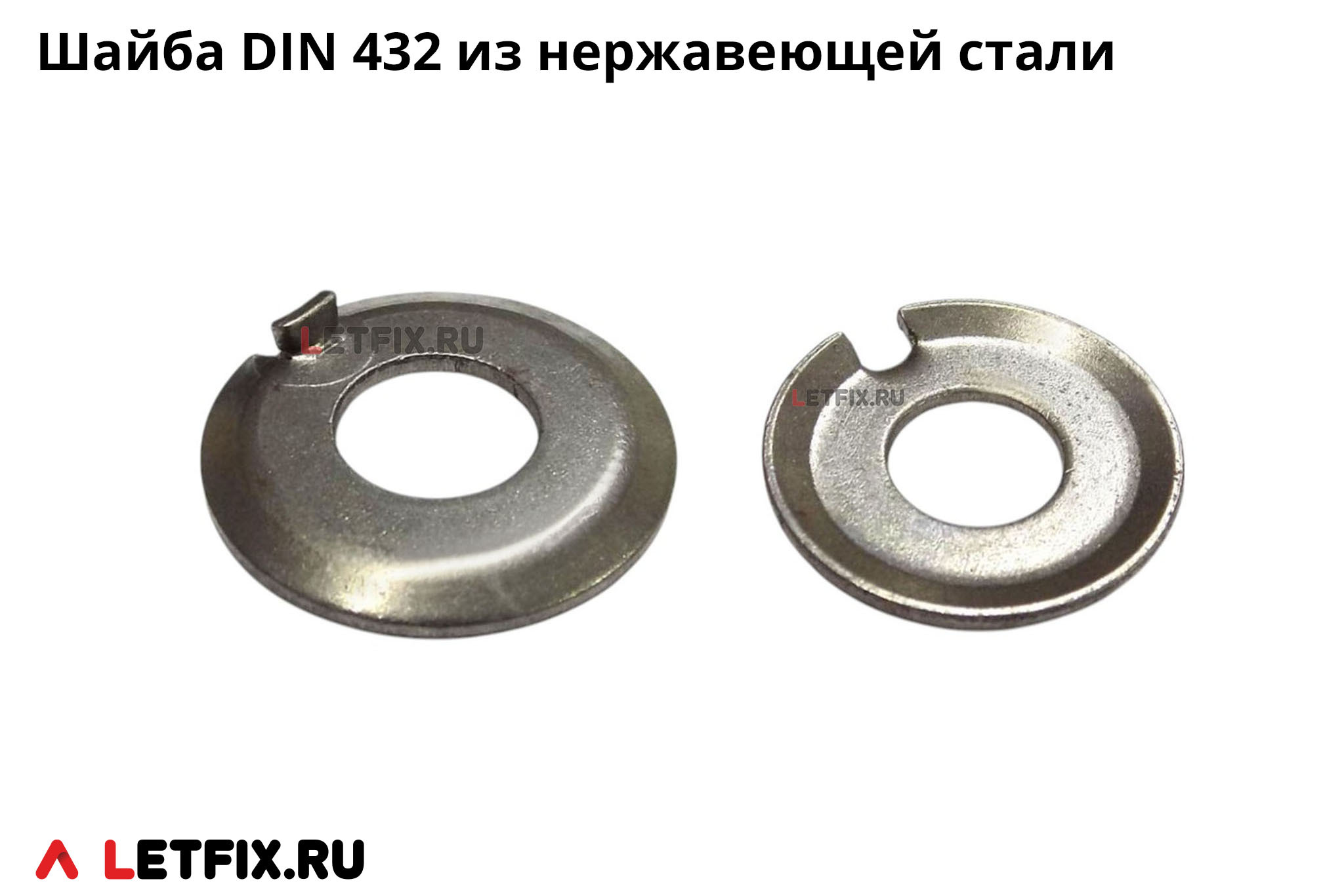

Материалы: углеродистая сталь, нержавеющая сталь.
Шайбы стопорные с усиком DIN 432 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги шайб DIN 432 в стандартах ГОСТ и ISO
Аналоги шайбы DIN 432 в стандартах ГОСТ
Стандарт не имеет аналогов ни в стандартах ГОСТ, ни в стандартах ISO. Ниже подобраны близкие аналоги ГОСТ стандарта DIN 432:
— ГОСТ 13463-77. Шайба по стандарту ГОСТ 13463-77 имеет лапку и "усы".
— ГОСТ 13464-77. Стопорная шайба уменьшенного типа по стандарту ГОСТ 13464 также имеет лапку и "усы".
