DIN 908 — резьбовая заглушка (пробка) с плоским фланцем
DIN 908 — резьбовая заглушка (резьбовая пробка) с наружной метрической или дюймовой резьбой и углубленным шлицем. Заглушки DIN 908 используются для закрытия отверстий с внутренний цилиндрической резьбой в машиностроении, станкостроении, приборостроении, инженерных системах и прочих промышленных и производственных отраслях.
На рынке и в проектировании наиболее популярны резьбовые заглушки DIN 908 с внутренним шестигранником (DIN 908 Bild 1 (исполнение 1). Также пробки ДИН 908 имеют исполнение 2 и исполнение 3, которые отличаются по шлицу. Заглушки DIN 908 исполнения 2 (DIN 908 Bild 2 ISR) имеют в качестве шлица углубление-звездочку (с шестью лучами) по ISO 10664 (ГОСТ Р ИСО 10664-2021), а заглушки DIN 908 исполнения 3 (DIN 908 Bild 2 IVZ) имеют шлиц многолучевую звездочку по DIN 34824.
Стандарт DIN 908 регламентирует размеры резьбовых заглушек от М10 до М64 для мелкого шага метрической резьбы и от 1/8" до 2" для цилиндрической дюймовой резьбы.

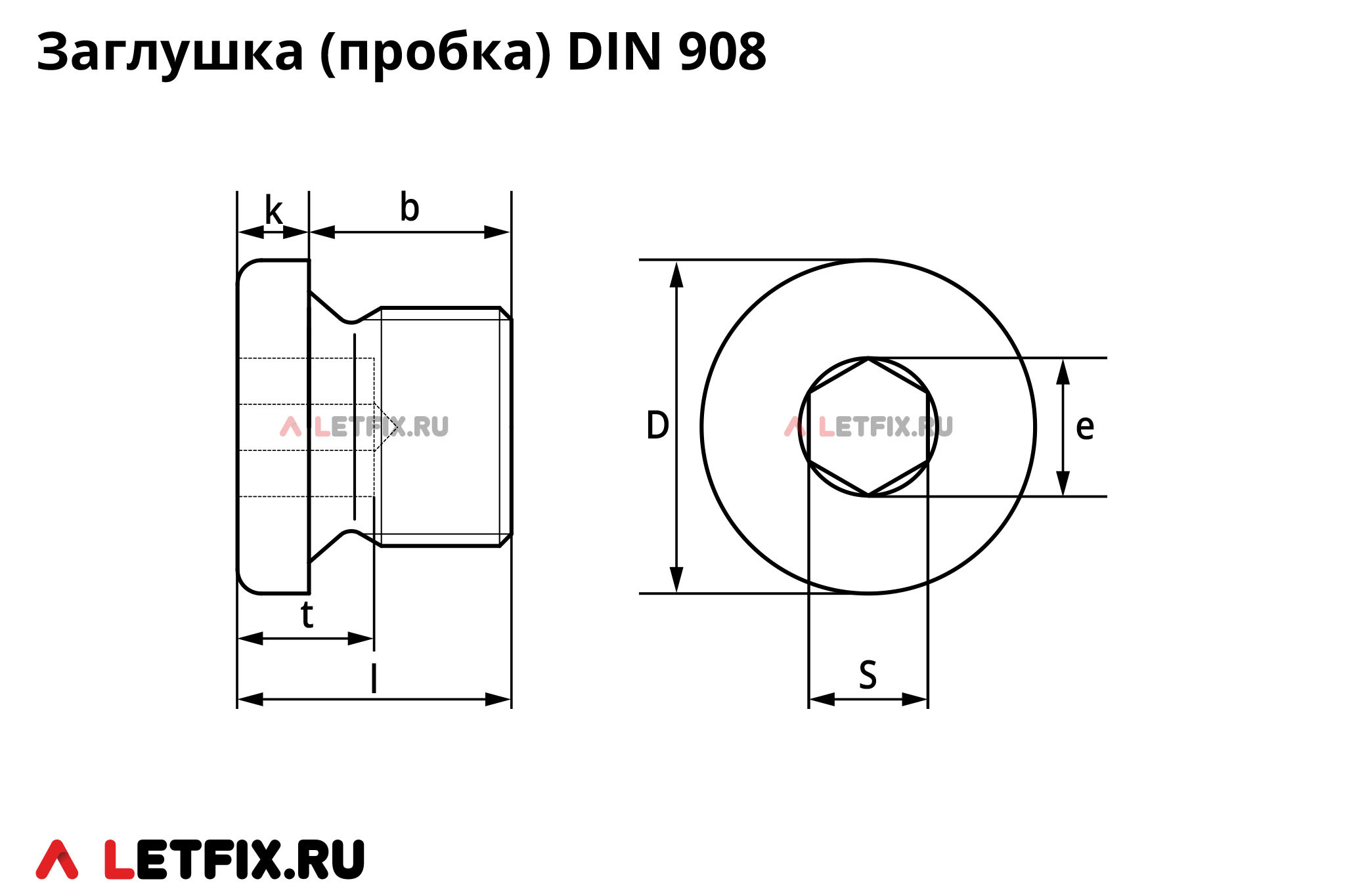

| Резьба цилиндрическая | l, в мм | k, в мм | D, в мм | b, в мм | e мин., в мм | S, размер ключа SW, в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| Метрическая | Дюймовая | |||||||
| М10х1 | G 1/8 | 11 | 3 | 14 | 8 | 5,723 | 5 | 5 |
| М12х1,5 | — | 15 | 3 | 17 | 12 | 6,863 | 6 | 7 |
| — | G 1/4 | 15 | 3 | 18 | 12 | 6,863 | 6 | 7 |
| М14х1,5 | — | 15 | 3 | 19 | 12 | 6,863 | 6 | 7 |
| М16х1,5 | — | 15 | 3 | 21 | 12 | 9,149 | 8 | 7,5 |
| — | G 3/8 | 15 | 3 | 22 | 12 | 9,149 | 8 | 7,5 |
| М18х1,5 | — | 16 | 4 | 23 | 12 | 9,149 | 8 | 7,5 |
| М20х1,5 | — | 18 | 4 | 25 | 14 | 11,429 | 10 | 7,5 |
| — | G 1/2 | 18 | 4 | 26 | 14 | 11,429 | 10 | 7,5 |
| М22х1,5 | — | 18 | 4 | 27 | 14 | 11,429 | 10 | 7,5 |
| М24х1,5 | — | 18 | 4 | 29 | 14 | 13,716 | 12 | 7,5 |
| М26х1,5 | — | 20 | 4 | 31 | 16 | 13,716 | 12 | 9 |
| М27х2 | G 3/4 | 20 | 4 | 32 | 16 | 13,716 | 12 | 9 |
| М30х1,5 М30х2 | — | 20 | 4 | 36 | 16 | 19,437 | 17 | 9 |
| М33х2 | G 1 | 21 | 5 | 39 | 16 | 19,437 | 17 | 9 |
| М36х1,5 М36х2** | — | 21 | 5 | 42 | 16 | 21,734 | 19 | 10,5 |
| М38х1,5 | G 1 1/8 | 21 | 5 | 44 | 16 | 21,734 | 19 | 10,5 |
| М39х2 | — | 21 | 5 | 46 | 16 | 21,734 | 19 | 10,5 |
| М42х1,5 М42х2** | G 1 1/4 | 21 | 5 | 49 | 16 | 25,154 | 22 | 10,5 |
| М45х1,5 М45х2** | — | 21 | 5 | 52 | 16 | 25,154 | 22 | 10,5 |
| М48х1,5 М48х2** | G 1 1/2 | 21 | 5 | 55 | 16 | 27,434 | 24 | 10,5 |
| М52х1,5 М52х2** | — | 21 | 5 | 60 | 16 | 27,434 | 24 | 10,5 |
| — | G 1 3/4 | 25 | 5 | 62 | 20 | 36,571 | 32 | 14 |
| М56х2 | — | 25 | 5 | 64 | 20 | 36,571 | 32 | 14 |
| М60х2 | G 2 | 25 | 5 | 68 | 20 | 36,571 | 32 | 14 |
| М64х2 | — | 25 | 5 | 72 | 20 | 36,571 | 32 | 14 |
* — класс резьбы A.
** — размер применять не рекомендуется.
Материалы и покрытие заглушек DIN 908
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Пробки цилиндрические с фланцем ДИН 908, произведенные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги заглушек DIN 908 в стандартах ГОСТ и DIN
В стандартах ISO и ГОСТ аналоги резьбовых пробок DIN 908 отсутствуют.
