DIN 6330. Гайка шестигранная высокая.

Размер резьбы s e (мин.) m (мин.) r
М6 10 11,05 9 9
М8 13 14,38 12 12
М10 17 17,77 15 15
М12 19 20,03 18 17
М14 22 24,49 21 20
М16 24 26,75 24 22
М18 27 29,65 27 24
М20 30 33,53 30 27
М22 32 35,03 33 30
М24 36 39,98 36 32
М27 41 45,2 40 36
М30 46 51,28 45 41
М36 55 61,31 54 50
М42 65 72,61 63 58
М48 75 83,91 72 67

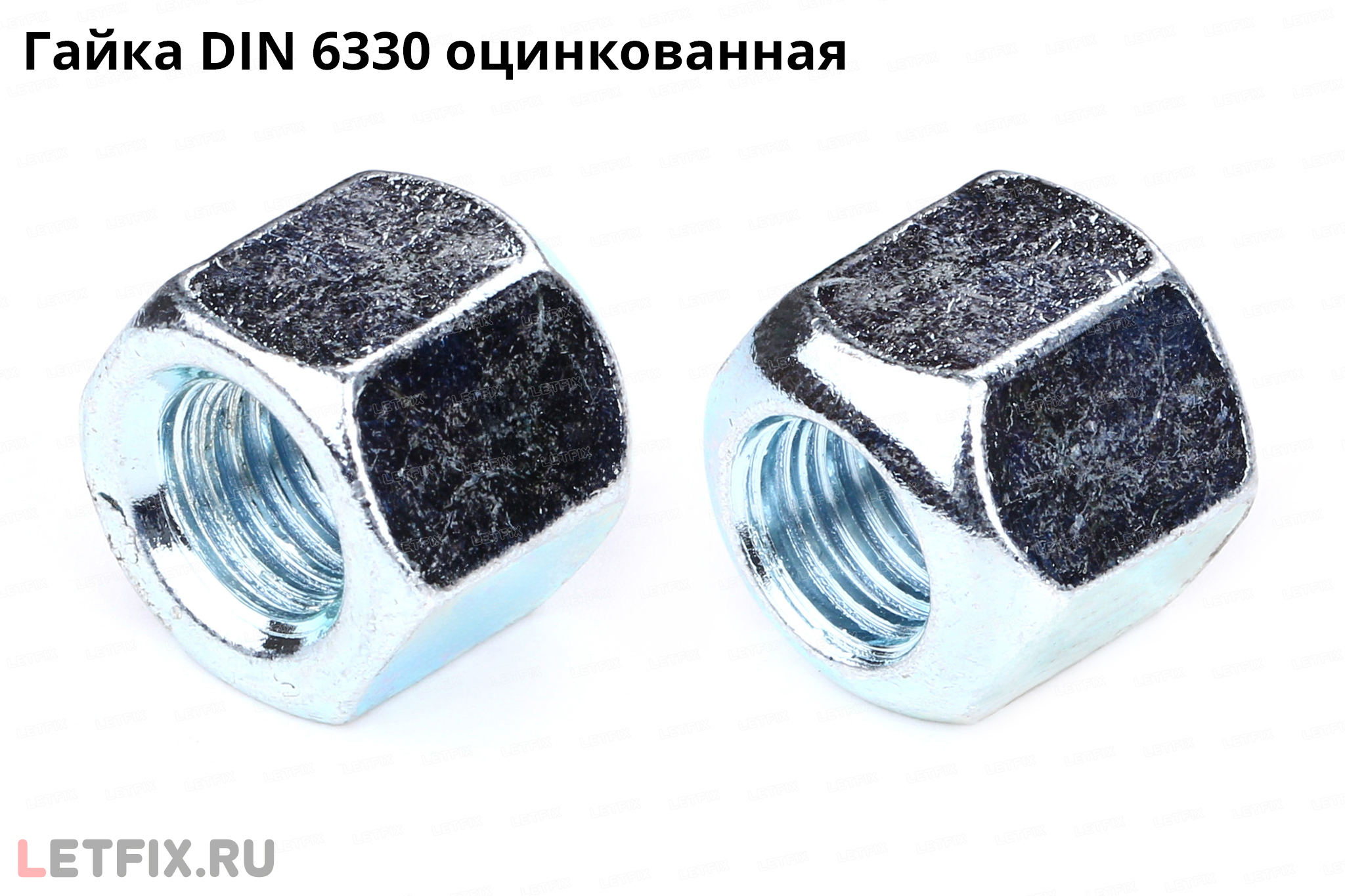

DIN 6330 — гайка высокая шестигранная с метрической резьбой. Высота гайки составляет полтора диаметра резьбы. Гайки DIN 6330 используются в машиностроении, приборостроении и прочих промышленных, производственных, строительных отраслях совместно с болтами, винтами, шпильками с соответствующим размером резьбы.

Шестигранная высокая гайка DIN 6330 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Гайки DIN 6330 из углеродистой стали имеют класс прочности 8 и 10.

Аналоги гаек DIN 6330 и соответствие другим стандартам

Аналогами гаек, выполненных по немецкому стандарту, являются гайки ГОСТ 15523-70 исполнения 1 и гайки ГОСТ 5931-70.



Цены и наличие

Из углеродистой стали
Гайки DIN 6330 в разделе метрического крепежа с информацией о наличии и ценами.
Артикул
Наиме­нование
Шаг резьбы, в мм
Материал
Покрытие
Класс прочности
Стандарт
Точный аналог
Неточный аналог
Штук в упаковке
Стоимость
штуки упаковки
Добавить в заказ упаковок
Рассчитать автома­тически
108014052
1
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
10,36518,00
108014053
1.25
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
14,68734,00
108014054
1.25
углерод. сталь
цинк
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
12,66633,00
108014055
1.5
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
25,541277,00
108014056
1.75
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
34,52863,00
108014057
2
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
259,006475,00
108014058
2
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
76,641916,00
108014059
2.5
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
386,009650,00
108014060
2.5
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
132,801328,00
108014062
3
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
230,001150,00
108014065
3.5
углерод. сталь
без покрытия
10
DIN 6330
ГОСТ 5931-70
ГОСТ 15523-70 исп. 1
340,00
