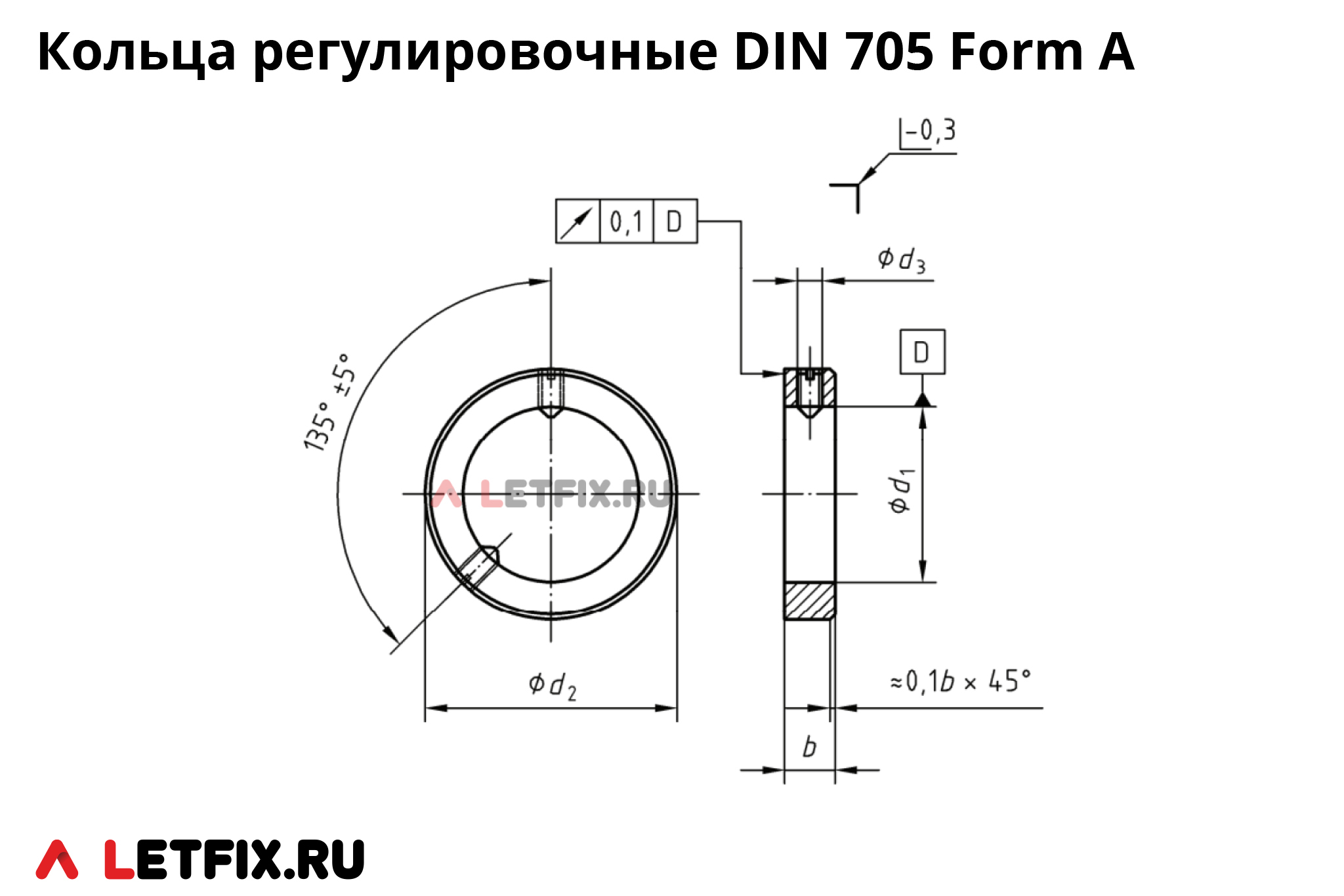

DIN 705 Form A — регулировочные кольца с установочными винтами
DIN 705 Form А — регулировочные кольца с резьбовыми отверстиями на боковой стороне.
Стандарт DIN 705 A регламентирует установочные кольца номинальным диаметром от 2 до 200 мм включительно с резьбовыми отверстиями.
Кольца комплектуются установочными винтами DIN 553 (DIN EN 27434) для резьбы до М10 включительно, а для резьбы более М10 — установочными винтами с внутренним шестигранником DIN 914 (DIN EN ISO 4027).
Кольца номинальным диаметром до 70 мм включительно имеют один установочный винт, а с отверстием более 70 мм — два установочных винта.
| d1, номинальный размер H8, в мм | b js14, в мм | d2 h13, в мм | d3 | Установочный винт |
|---|---|---|---|---|
| 2 | 3,5 | 6 | М2 | М2х3 |
| 2,5 | 4 | 7 | М2 | М2х3 |
| 3 | 5 | 7 | М2 | М2х3 |
| 3,5* | 5 | 8 | М2,5 | М2,5х3 |
| 4 | 5 | 8 | М2,5 | М2,5х3 |
| 4,5* | 6 | 10 | М3 | М3х4 |
| 5 | 6 | 10 | М3 | М3х4 |
| 5,5* | 6 | 12 | М4 | М4х5 |
| 6 | 8 | 12 | М4 | М4х5 |
| 7* | 8 | 12 | М4 | М4х5 |
| 8 | 8 | 16 | М4 | М4х6 |
| 10 | 10 | 20 | М5 | М5х8 |
| 12 | 12 | 22 | М6 | М6х8 |
| 14 | 12 | 25 | М6 | М6х8 |
| 15* | 12 | 25 | М6 | М6х8 |
| 16 | 12 | 28 | М6 | М6х8 |
| 18 | 14 | 32 | М6 | М6х8 |
| 20 | 14 | 32 | М6 | М6х8 |
| 22 | 14 | 36 | М6 | М6х10 |
| 24* | 16 | 40 | М8 | М8х12 |
| 25 | 16 | 40 | М8 | М8х10 |
| 26* | 16 | 40 | М8 | М8х10 |
| 28* | 16 | 45 | М8 | М8х12 |
| 30 | 16 | 45 | М8 | М8х10 |
| 32 | 16 | 50 | М8 | М8х12 |
| 35* | 16 | 56 | М8 | М8х12 |
| 36 | 16 | 56 | М8 | М8х12 |
| 40 | 18 | 63 | М10 | М10х16 |
| 45 | 18 | 70 | М10 | М10х16 |
| 50 | 18 | 80 | М10 | М10х16 |
| 55* | 18 | 80 | М10 | М10х16 |
| 56 | 18 | 80 | М10 | М10х16 |
| 60* | 20 | 90 | М10 | М10х16 |
| 63 | 20 | 90 | М10 | М10х16 |
| 65* | 20 | 100 | М10 | М10х20 |
| 70 | 20 | 100 | М10 | М10х20 |
| 75* | 22 | 110 | М12 | М12х20 |
| 80 | 22 | 110 | М12 | М12х20 |
| 85* | 22 | 125 | М12 | М12х25 |
| 90 | 22 | 125 | М12 | М12х20 |
| 100 | 25 | 140 | М12 | М12х25 |
| 110 | 25 | 160 | М12 | М12х30 |
| 120* | 25 | 160 | М12 | М12х25 |
| 125 | 28 | 180 | М16 | М16х35 |
| 140 | 28 | 200 | М16 | М16х35 |
| 150* | 28 | 200 | М16 | М16х30 |
| 160 | 32 | 220 | М16 | М20х35 |
| 180 | 32 | 250 | М16 | М20х40 |
| 200 | 32 | 280 | М16 | М20х45 |
* — размер применять не рекомендуется.
Материалы и покрытие регулировочных колец DIN 705 Form A
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, медь.
Установочные регулировочные кольца DIN 705 A из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией).
Аналоги колец DIN 705 Form A в стандартах ГОСТ
Аналоги установочных колец DIN 705 A в стандартах ГОСТ:
— ГОСТ 2832-77. По назначению и форме кольца по стандарту ГОСТ 2832-77 являются аналогом колец DIN 705 Form A. Имеются расхождения по наружному диаметру (d2) и толщине (b). Стандарт ГОСТ 2832-77 регламентируется кольца номинальным диаметром от 8 до 200 миллиметров.
