DIN 917 — низкая гайка колпачковая глухая

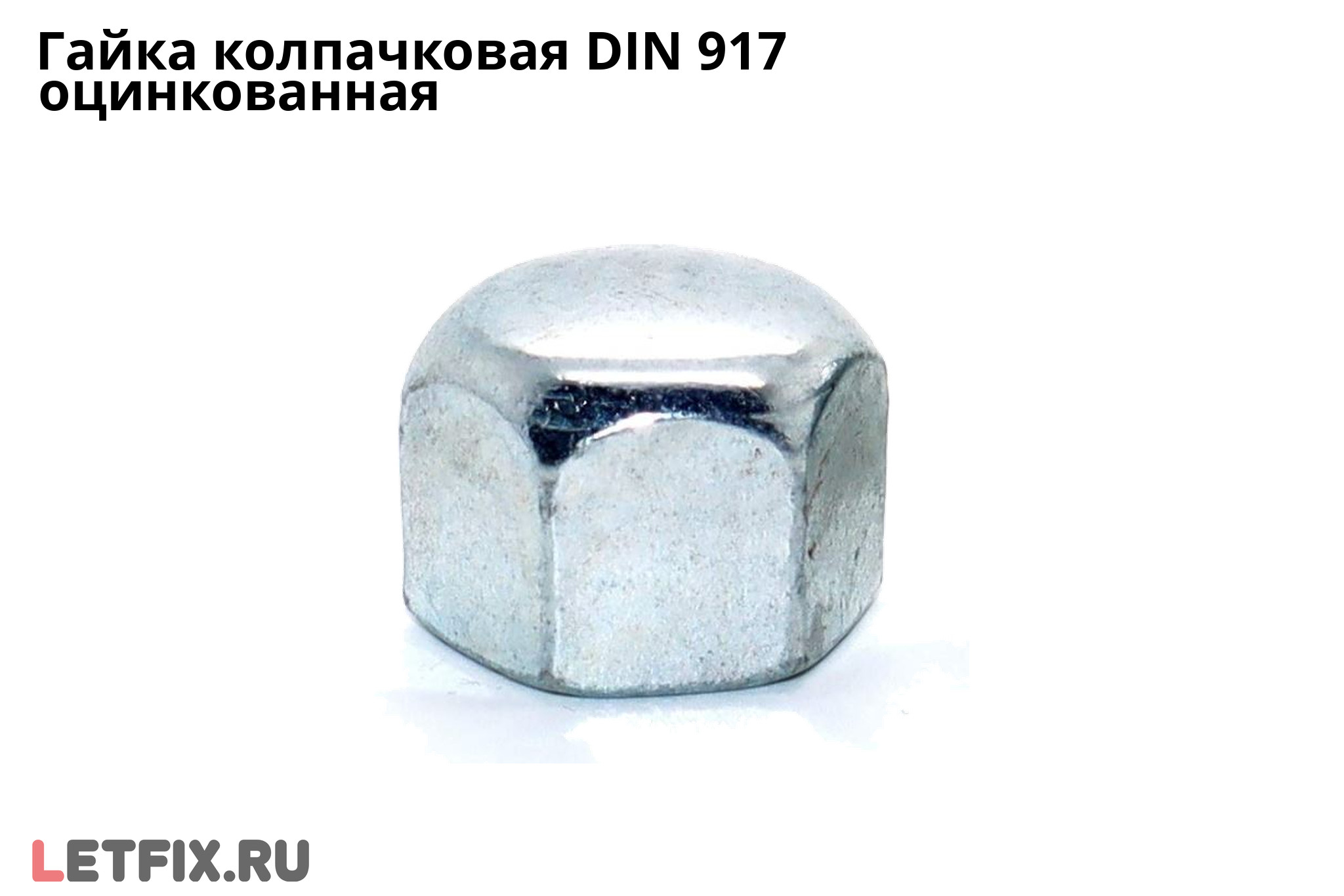

DIN 917 – гайка шестигранная колпачковая глухая (закрытого типа) низкая. Закрытый колпак защищает резьбу и торец стержня. Используется при проведении сборочных работ в машиностроении, приборостроении, строительстве, а также в других промышленных производственных отраслях.
Стандарт DIN 917 регламентирует низкие колпачковые гайки с метрической резьбой от М4 до М72 включительно, класс точности А.

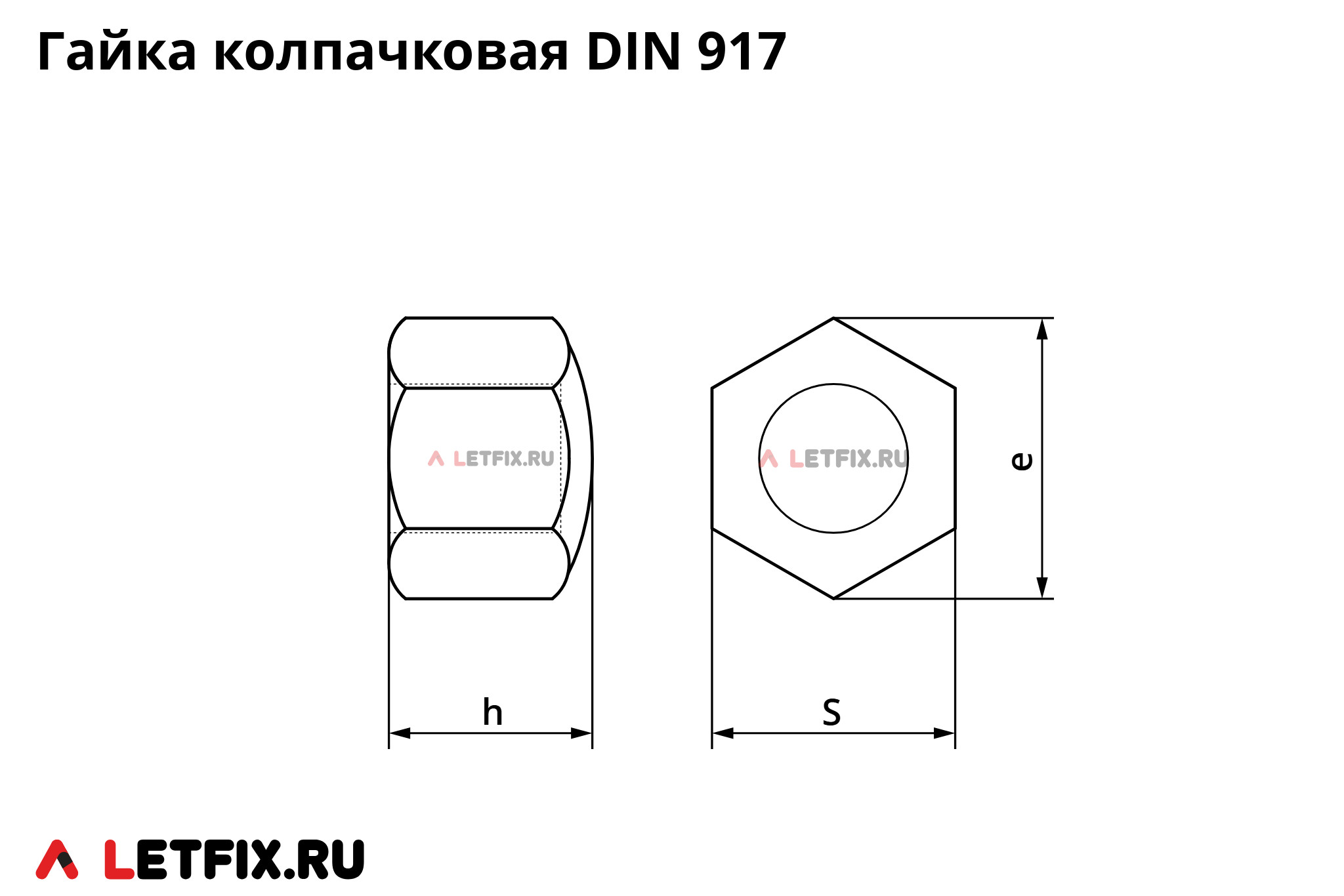

Основные размеры колпачковых гаек DIN 917
| Размер резьбы | Шаг, мм | S, ключ SW, мм | h, высота гайки, мм | e мин., мм | dw мин., мм | mw мин., мм |
|---|---|---|---|---|---|---|
| М4 | 0,7 | 7 | 5,5 | 7,66 | 5,9 | 2,75 |
| М5 | 0,8 | 8 | 7 | 8,79 | 6,9 | 3,5 |
| М6 | 1 | 10 | 9 | 11,05 | 8,9 | 4,5 |
| М8 | 1,25 | 13 | 12 | 14,38 | 11,6 | 6 |
| М10 | 1,5 | 16 | 14 | 17,77 | 14,6 | 7 |
| М12 | 1,75 | 18 | 16 | 20,03 | 16,6 | 8 |
| М14* | 2 | 21 | 18 | 23,35 | 19,6 | 9 |
| М16 | 2 | 24 | 20 | 26,75 | 22,5 | 10 |
| М18* | 2,5 | 27 | 22 | 29,56 | 24,9 | 11 |
| М20 | 2,5 | 30 | 25 | 32,95 | 27,7 | 12,5 |
| М22* | 2,5 | 34 | 28 | 37,29 | 31,4 | 14 |
| М24 | 3 | 36 | 30 | 39,55 | 33,3 | 15 |
| М27* | 3 | 41 | 32 | 45,2 | 38 | 16 |
| М30 | 3,5 | 46 | 34 | 50,85 | 42,8 | 17 |
| М36 | 4 | 55 | 44 | 60,79 | 51,1 | 22 |
| М42 | 4,5 | 65 | 52 | 72,02 | 60 | 26 |
| М48 | 5 | 75 | 58 | 82,6 | 69,5 | 29 |
| М56* | 5,5 | 85 | 68 | 93,56 | 78,7 | 34 |
| М64* | 6 | 95 | 75 | 104,86 | 88,2 | 37,5 |
| М72* | 6 | 105 | 85 | 116,16 | 97,7 | 42,5 |
* – размер применять не рекомендуется.
Материалы и покрытие гаек DIN 917

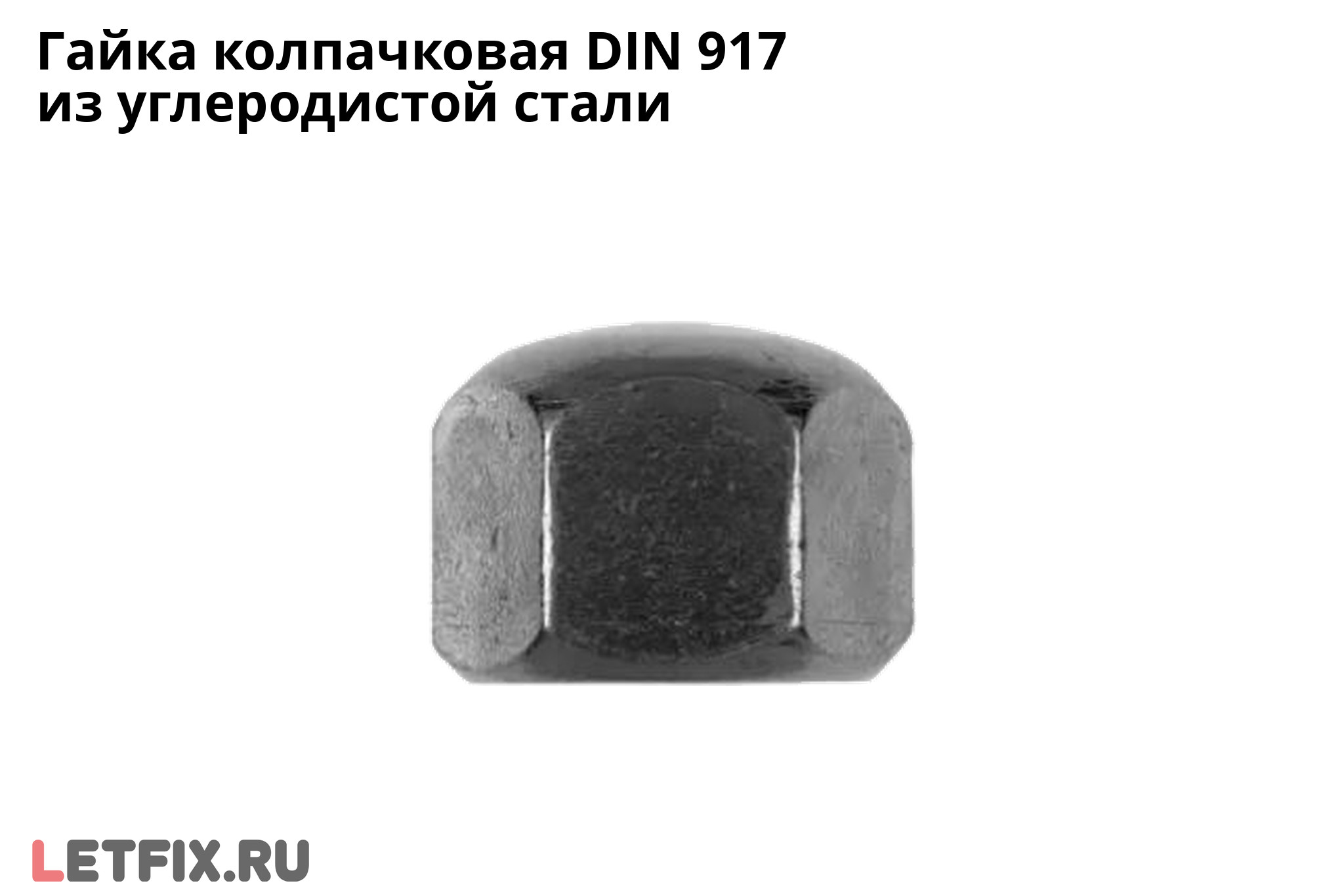

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.
В каталоге углеродистые гайки DIN 917 – без покрытия и с электролитическим цинкованием.
Аналоги гаек DIN 917 в стандартах ГОСТ, DIN и ISO
Аналоги колпачковых гаек DIN 917 в стандартах DIN:
– DIN 1587. Высокие колпачковые гайки. По типу глухого колпака близки к DIN 917, но различаются по высоте колпака. Стандарт DIN 1587 регламентирует высокие колпачковые гайки.
Аналоги колпачковых гаек DIN 917 в стандартах ГОСТ:
– ГОСТ 11860-85. Колпачковые гайки исполнений 1 и 2. По типу глухого колпака близки к DIN 917, но различаются по высоте (DIN 917 ниже). Стандарт ГОСТ 11860 регламентирует гайки с размерами резьбы от М3 до М24 включительно.
Аналоги колпачковых гаек DIN 917 в стандартах ISO:
отдельного ISO-аналога нет.
