DIN 675 — заклепка с плоской потайной головкой
DIN 675 — заклепка с потайной плоской головкой. Заклепка DIN 675 используется для соединения элементов конструкций между собой.
Стандарт DIN 675 для заклепок с плоской потайной головкой регламентирует диаметры заклепок 3, 4 и 5 миллиметров.

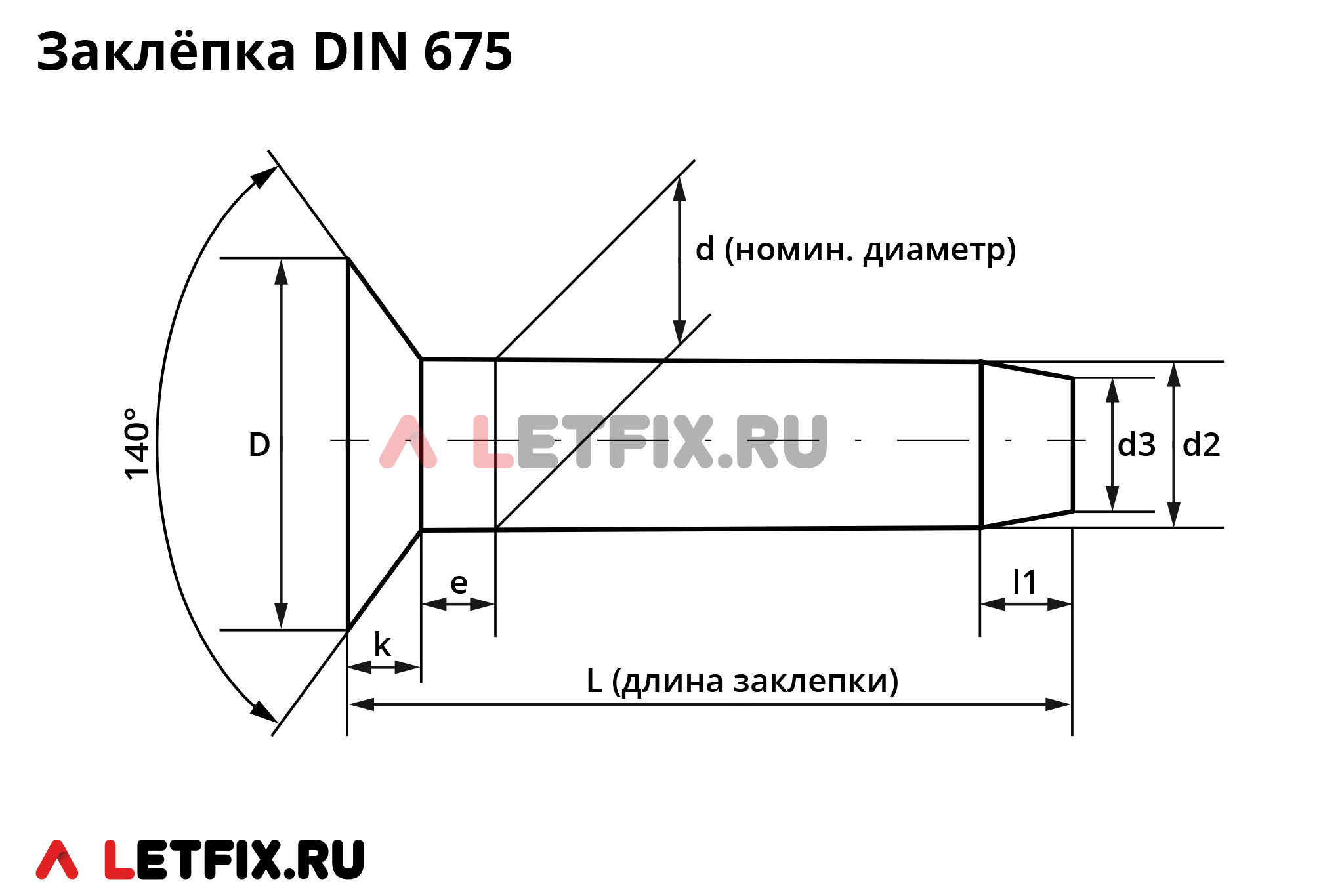

| d, номинальныи диаметр заклепки, в мм | d2, мин. диаметр тела заклепки, в мм | d3, мин. диаметр конца заклепки, в мм | D, диаметр головки, в мм | k, высота головки ≈, в мм | e* макс., в мм | l1 ≈, в мм |
|---|---|---|---|---|---|---|
| 3 | 2,87 | 2,2 | 8,3 | 1,0 | 1,5 | 2,0 |
| 4 | 3,87 | 3,0 | 11,0 | 1,3 | 2,0 | 3,0 |
| 5 | 4,82 | 4,0 | 13,8 | 1,6 | 2,5 | 3,5 |
* — максимальное расстояние от основания головки до места измерения номинального диаметра (d).
Материалы и покрытие заклепок DIN 675
Материалы: углеродистая сталь, алюминий, медь.
Заклепки ДИН 675 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги заклепок DIN 675 в стандартах ГОСТ, ISO и DIN
В стандартах ГОСТ и ISO аналоги на заклепки DIN 675 отсутствуют.
