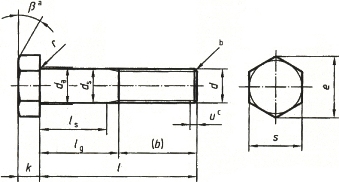

DIN 601. Болт с уменьшенной длиной резьбы и с шестигранной головкой.
DIN 601 — болт с шестигранной головкой и с метрической резьбой уменьшенной длины. Болт DIN 601 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
Болт DIN 601 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Соответствует ISO 4016.
Ниже приведены основные размеры и характеристики болтов DIN 601.
Размер резьбы | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 | М39 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
k | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 21 | 22,5 | 25 |
s | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
e | 8,63 | 10,89 | 14,2 | 18,72 | 20,88 | 23,91 | 26,17 | 29,56 | 32,95 | 37,29 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 |
b при l <125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 |
b при l>125 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 |
b при l>200 | 35 | 37 | 41 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 |
