DIN 916 — винт установочный с засверленным концом и внутренним шестигранником
DIN 916 – винт установочный с засверленным концом (лункой) и внутренним шестигранником под ключ (стопорный винт). Винт затягивается внутренним шестигранником и не имеет выступающей головки. Используется при проведении сборочных работ в машиностроении, приборостроении, станкостроении, на электротехнических производствах, а также в других промышленных производственных отраслях.
Стандарт DIN 916 для установочных винтов с засверленным концом и внутренним шестигранником регламентирует винты с размерами резьбы от М1,4 до М24 включительно. Класс точности – А.
Является аналогом винтов по стандартам ГОСТ 28964-91, ГОСТ Р ИСО 4029-2013 и ISO 4029.

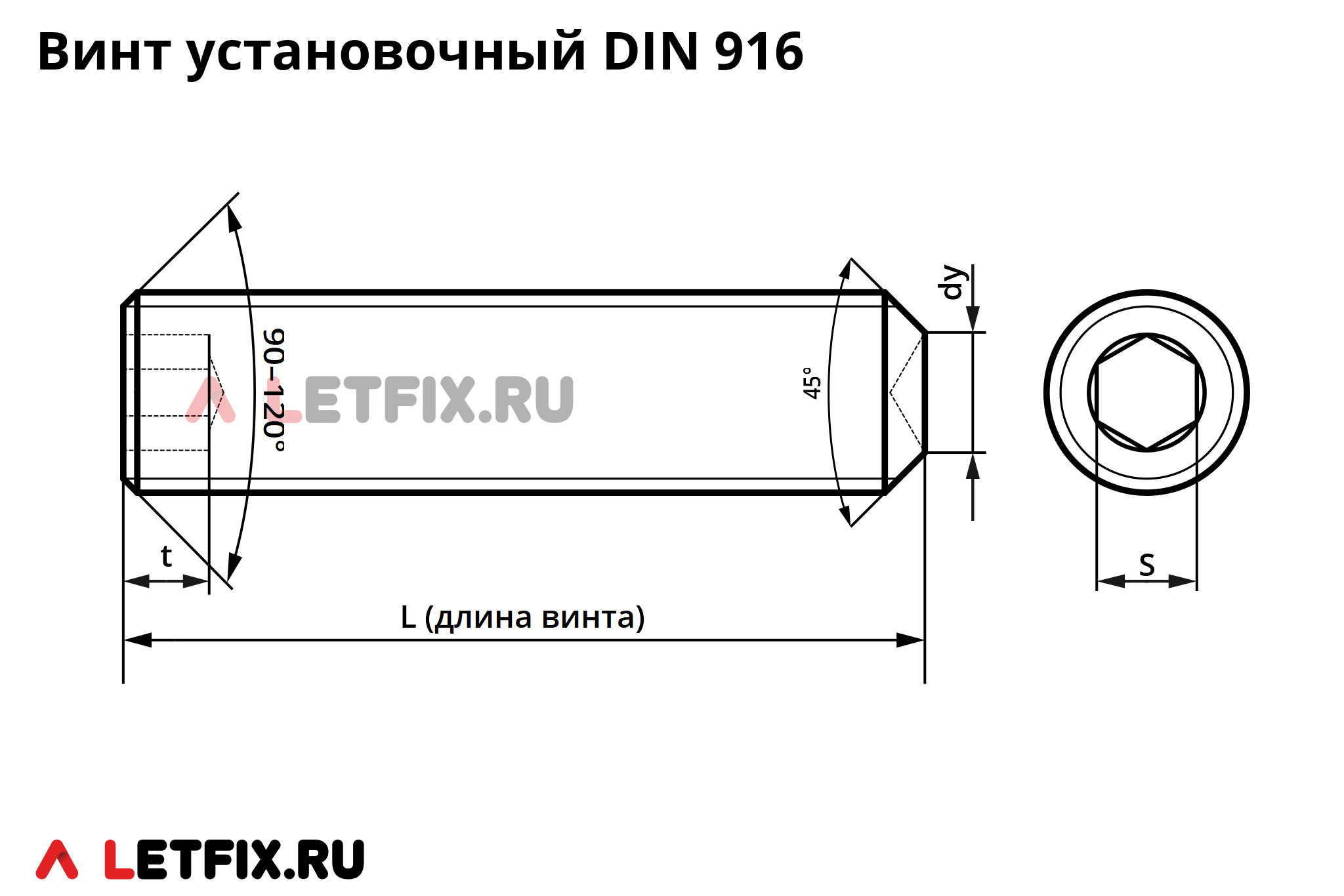

Основные размеры установочных винтов DIN 916
| Размер резьбы | Шаг резьбы, в мм | dy, диаметр лунки, в мм | S, размер ключа SW, в мм | t мин., глубина шестигранника, в мм | ||
|---|---|---|---|---|---|---|
| мин. | макс. | короткие* | длинные** | |||
| М1,4 | 0,3 | 0,45 | 0,7 | 0,7 | 0,6 | 1,4 |
| М1,6 | 0,35 | 0,55 | 0,8 | 0,7 | 0,7 | 1,5 |
| М1,8 | 0,35 | 0,65 | 0,9 | 0,7 | 0,8 | 1,6 |
| М2 | 0,4 | 0,75 | 1 | 0,9 | 0,8 | 1,7 |
| М2,5 | 0,45 | 0,95 | 1,2 | 1,3 | 1,2 | 2 |
| М3 | 0,5 | 1,15 | 1,4 | 1,5 | 1,2 | 2 |
| М4 | 0,7 | 1,75 | 2 | 2 | 1,5 | 2,5 |
| М5 | 0,8 | 2,25 | 2,5 | 2,5 | 2 | 3 |
| М6 | 1 | 2,75 | 3 | 3 | 2 | 3,5 |
| М8 | 1,25 | 4,7 | 5 | 4 | 3 | 5 |
| М10 | 1,5 | 5,7 | 6 | 5 | 4 | 6 |
| М12 | 1,75 | 7,64 | 8 | 6 | 4,8 | 8 |
| М14 | 2 | 8,64 | 9 | 6 | 5,6 | 9 |
| М16 | 2 | 9,64 | 10 | 8 | 6,4 | 10 |
| М18 | 2,5 | 11,57 | 12 | 10 | 7,2 | 11 |
| М20 | 2,5 | 13,57 | 14 | 10 | 8 | 12 |
| М22 | 2,5 | 15,57 | 16 | 12 | 9 | 13,5 |
| М24 | 3 | 15,57 | 16 | 12 | 10 | 15 |
* — для винтов длиной короче М1,4х2,5, М1,6х2,5, М1,8х3, М2х4, М2,5х4, М3х4, М4х5, М5х6, М6х8, М8х10, М10х12, М12х16, М14х16, М16х20, М18х20, М20х25, М22х20, М24х30.
** — для остальных длин.
Материалы и покрытие винтов DIN 916
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты DIN 916 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов DIN 916 в стандартах ГОСТ, DIN и ISO
Аналоги винта DIN 916 в стандартах ГОСТ:
– ГОСТ 28964-91. Винты ГОСТ 28964-91 по типу соответствуют винтам DIN 916: внутренний шестигранник и засверленный конец (лунка). Но стандарт ГОСТ 28964-91 не задаёт размеры М1,4, М1,8, М14, М18 и М22. DIN 916 регламентирует винты с размерами резьбы от М1,4 до М24 включительно и класс точности А.
– ГОСТ Р ИСО 4029-2013. Винты ГОСТ Р ИСО 4029-2013 по типу соответствуют винтам DIN 916: внутренний шестигранник и засверленный конец (лунка). Стандарт задаёт класс точности А и размеры резьбы от М1,6 до М24 включительно, без размеров М1,4, М1,8, М14, М18 и М22. ГОСТ Р ИСО 4029-2013 идентичен ISO 4029:2003.
Аналоги винта DIN 916 в стандартах ISO:
– ISO 4029. Винты ISO 4029 по типу соответствуют винтам DIN 916: внутренний шестигранник и засверленный конец (лунка). Но стандарт ISO 4029 не задаёт размеры М1,4, М1,8, М14, М18 и М22. DIN 916 регламентирует винты с размерами резьбы от М1,4 до М24 включительно и класс точности А.
